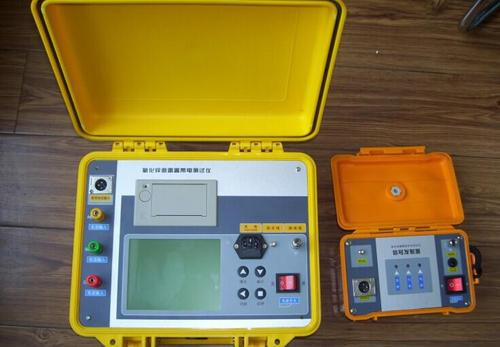

智能新款氧化鋅避雷器測試儀
達瑞電氣為您推薦：

產品簡介

 智能新款氧化鋅避雷器測試儀具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小(微安或毫安級);當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。這種避雷器和傳統的避雷器的差異是它沒有放電間隙，利用氧化鋅的非線性特性起到泄流和開斷的作用。

操作步驟

打開電源開關, 屏幕出現開機界面

約幾秒后出現如下所示主菜單(圖)。主菜單的具體操作說明如下:

l 線路編號:按"功能"鍵將光標指向"線路編號"，按"確定"鍵進入;按"功能"鍵選擇要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，所有位調整完成后，按"確定"鍵。

l PT變比:按"功能"鍵將光標指向"PT 變比"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;然后按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。

l 測試相序:按"功能"鍵將光標指向"測試相序"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。其中A,B,C表示單相測量,X表示三相同測.

l 補償角度:調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面"測量原理"的有關章節.如果選擇三相同測,角度自動補償.

l 日期:調整方法同上，用"功能"鍵選擇要調整的項目年、月、日、時、分、秒，用"增大"、"減小"鍵進行調整，全部調整完后，按"確定"鍵。

l 模式 : 按"確定"將會在有線,感應,無線三種模式之間切換.

l 查看:按鍵盤"功能"鍵將光標指向"查看"，按"確定"進入(如圖六所示);按 "增大、減小、功能" 鍵選擇要查看的數據，按"確定"鍵顯示該組數據;

l 測量:按"功能"鍵使光標指向"測試"，按"確定"進入測量，出現圖七所示測量畫面。

顯示: 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按"增大","減小"可以循環顯示三相的信息。

打印:可將測量的數據打印出來，但不存儲

存儲:存儲當前數據，選擇好數據的存儲位置，按"確定"鍵保存。

退出:退出測量，回到系統主菜單。

7.數據上傳:將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作


技術參數

zui高輸出電壓:35KV

最大輸出電流:1.2mA(30KV時)

最大輸出功率:36W

電壓脈動系數:0.5%

電壓測量精度:±0.5%

0.75倍電壓精度:1%

1mA電流精度:±0.5%

電流測量精度:±0.5%

供電電源:AC 220V±15% 或 內部電源

使用溫度:25±10℃

體積重量:320mm×250mm×160mm 5.5kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
