一、概述（特點）

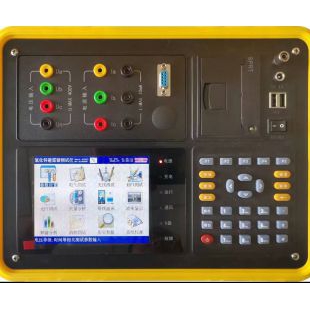

   1、該儀器是用于檢測氧化鋅避雷器性能和質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析、諧波測試的功能。

   2、可精確測量電壓、全電流、阻性電流、容性電流、3次諧波電流、5次諧波電流、7次諧波電流、基波電流超前基波電壓的相位差、有功功率、頻率等多種電參量。

   3、可顯示被測基波電壓和基波電流的矢量圖。

   4、電流測量采取直接接線的方式，能*大程度的保證測試數據的準確度。

   5、有線、無線（有線機型不支持）、無PT三種測量方式。

   6、所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

   7、內置大容量數據存儲器，可將所有測試數據以記錄的形式保存，以備后查。

   8、儀器可擴展USB接口，可方便的將數據直接拷貝到后臺管理計算機。

   9、儀器可配備微型打印機，隨時將現場測試數據打印出來。

   10、具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诒４娆F(xiàn)場檢測數據的同時保存測試的日期和時間。

   11、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。

   12、導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。

   13、內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上。

  14、體積小、重量輕，便于攜帶，適合現場測量使用。

二、技術指標

1、 輸入特性

  電壓測量范圍：0~120V

  電流測量范圍：0.0～10mA（可選配鉗表，擴展量程至0～5～25安）

  相角測量范圍：0~359.99°

  頻率測量范圍：45~55Hz

  電壓通道數：三通道（UA、UB、UC）

  電流通道數：三通道（IA、IB、IC）

  **諧波分析次數：16次

  **存儲記錄數：500條

2、 準確度

  電壓：±0.2%

  頻率：±0.005Hz

  電流、功率：±0.5%

  相位：±0.5°

3、 工作溫度：－10℃~ +40℃

4、 充電電源：AC100V～220V、頻率45Hz-55Hz

5、 主機功耗：≤3VA

6、 電池大工作時間：≥10小時

7、 絕緣：

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

         ⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

8、 體積：320mm×240mm×130mm

9、 重量：2.6 Kg
