氧化鋅避雷器特性測試儀使用方法

氧化鋅避雷器特性測試儀以*的微型計算機為控制部件，全智能操作，具有*干擾能力強，測量準確*,*大,操作方便等優點，是現場和實驗室檢測氧化鋅避雷器各項交流電氣參數的理想測試儀器。
使用儀器前，請仔細閱讀本說明書，以免造成不*要的損失● 轉換開關處于“關”狀態，接好電源線、儀器地線及相應的“參考電壓輸入”線和“泄漏電流輸入”線。
● 將“功能轉換開關”轉至交流AC（220V供電）、或直流DC（儀器內部電池供電）擋，儀器預熱5分鐘，然后再開始測量。
● 儀器背光：開機時，儀器背光處于“關”狀態，武漢中試高測電氣有限公司這樣是為了在用儀器內部直流電源時節約電能，使儀器工作時間長一些。在光線*強的情況下不*打開背光。光線較暗時，在主菜單下，按“■”鍵可打開或關上背光。
● 避雷器編號：按鍵盤將光標指向“避雷器編號”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按鍵進行選擇，可選擇的字母或數字的范圍和順序見附表；*位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）直流高壓發生器
●電壓變比值：電壓變比為避雷器高壓端電壓與送到儀器“參考電壓輸入”端的電壓之比。例如：帶電測試時，母線對地電壓為220KV/√3，PT二次側電壓為100V/√3，兩者之比為2200，所以，電壓變比值為2200。又例如：實驗室方式下，“參考電壓輸入”端的電壓取自控制箱的電壓輸出端，當控制箱的輸出電壓由0V-200V變化時，武漢中試高測電氣有限公司試驗變壓器的高壓由0V-50000V變化，則電壓變比值應設定為50000/200，等于250。 在主菜單下，按鍵盤將光標指向“電壓變比值”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 鍵進行調整；*位調整完成后，按“確定”鍵。在“在線電流法”方式下，此欄會顯示母線對地電壓值，請用鍵選擇相應的電壓值，然后按“確定”。
●邊相校正：調整方法同上，一般相間干擾的影響大約在2° 5°，由于準確測算干擾量有*困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節；邊相校正角后面是相序調整，如果被測避雷器是A相，既將相序調為A相，依此類推，按“→”將光標指向“相序”，按 “、” 鍵進行調整，按“確定”鍵完成。。如果是在實驗室測量，則將其調整為0；
●測量方式：本儀器可采用PT二次法、在線電流法和實驗室檢測法進行測量，將光標指向“測量方式”，按“確定”鍵可在“PT二次法”和“在線電流法”之間進行選擇。實驗室檢測法和PT二次法一樣，可選擇相同設置。
●歷史數據：將光標指向“歷史數據”，按“確定”進入（如圖五所示）；有‘1 – 16’共16頁（當前所在頁面顯示在屏幕的右下角），每頁64組數據。按“翻頁”查看下一頁，按“■”鍵查看上一頁。按鍵選擇本頁要查看的數據，此數據的測試年、月、日、時間、編號將顯示在屏幕的右上端，按“確定”鍵顯示該組數據；按“打印”鍵打印該組數據；按“退出”鍵返回。
●時間調整：在主菜單下，將光標指向*下面一行，按“確定”進入；用鍵選擇要調整的項目年、月、日、時、分、秒，用鍵進行調整，*調整完后，按“確定”鍵。
●開始測量：按鍵使光標指向*行，按“確定”進入測量：
數據保存：按“保存”鍵可存儲當前數據，選擇好數據的存儲位置，按“確定”鍵保存。
數據打?。喊础按蛴　辨I可將正在測量的數據打印出來，但不存儲。
波形顯示：在測量菜單中，按“翻頁”鍵可顯示被測電流和被測電壓波形，注意：波形幅度的大小并不代表實際電壓或電流的大小，而只是反映電壓、電流之間的相位關系，其幅值大的是電壓波形，武漢中試高測電氣有限公司幅值小的是電流波形。波形只能被打印，不能保存(電壓波形和電流波形包含1、3、5、7次諧波)。
結束測量：按“退出”鍵退出測量，回到系統主菜單。
●其它調整：
在光線較暗的場合，可按面板上的“背光”鍵將背光打開。
如果因氣候變化等原因造成液晶字*顯示變淡或變黑，可適當調整面板上的對比度調節，使字*清晰。
注意：儀器使用完畢后，*要將功能轉換開關轉至“關”位置。
儀器使用完后，如果不小心長時間放在“直流”位置，會將機內電池電量放完，造成電池過放電而無法恢復。
●數據說明：
U0：試驗電壓*值，它等于送入測試儀的參考電壓*值(只含1、3、5、7次諧波)乘以電壓變比值。
I0：總泄漏電流*值。
Ip：總泄漏電流峰值。名稱的后綴p均表示峰值。
I3：總泄露電流3次諧波峰值。
Ir1p：阻性電流基波峰值。由于Ir1p比較穩定，有確切來源，應以Ir1p為主要的阻性電流判據。
Ic1p：容性電流基波峰值。
1：基波電流*基波電壓的相位差，其中包含補償角度?？傠娏骰ㄔ趨⒖茧妷悍较虻耐队盀樽栊噪娏骰ǎ谂c參考電壓方向成90°方向投影為容性電流基波。也可以用損耗角的思想衡量MOA性能：無相間干擾時，好MOA的φ≈85°，質量較差MOA的φ<80°，如果φ<75°說明MOA性能很差。
P1：MOA基波功耗。
●電池充電：插上～220V電源，將功能開關轉向“充電”，充電指示燈亮并呈紅色，充滿電后指示燈呈綠色，*好多充一段時間（6小時以上），電力會更充沛一些。充完電后，武漢中試高測電氣有限公司將功能開關撥到“關”位置。

●數據上傳：將隨機攜帶的YZ200系列數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。將計算機和儀器的電源打開，運行XH100通訊程序，在計算機上點擊需要的功能，可完成有關的操作。氧化鋅避雷器測試儀

產品優勢

儀器配有可充電電池、日歷時鐘、微型打印機，測量全過程由單片機控制。

產品簡介

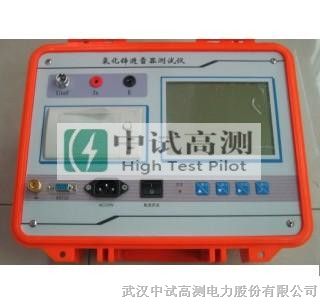

Z*D-V 氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的*儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部*緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件*干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有*面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用*的*磁隔離數字傳感器直接采集輸入的電壓、電流信號，*了數據的*性和*性。


產品別名

氧化鋅避雷器測試儀、智能型避雷器特性測試儀、*干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀。

產品特點

1、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2、*采樣、處理電路，*的付里葉諧波分析技術，*數據更加*。
3、儀器采用*的*磁隔離數字傳感器直接采集輸入的電壓、電流信號，*了數據的*性和*性。
4、具有阻性電流基波峰值輸出、邊相校正等功能。
5、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；


產品參數

全電流測量范圍： *值 0—10mA，50Hz; 準確度：±（讀數×5%±5μA）
阻性電流基波測量準確度（二次法*相間干擾）：±（讀數×5%±5μA）
電流諧波準確度：±（讀數×10%±10μA）
參考電壓輸入范圍：*值 25V—250V，總諧波含量＜30% ， 50Hz/60Hz
參考電壓測量準確度：±（讀數×5%±0.5V）
電壓諧波測量準確度: ±（讀數×10%）
基波電流電壓夾角Φ：0 o -360o
電池工作時間：主機6小時 ； 充電電源：220V±10% 50Hz/60Hz ；充電時間：5小時
主機體積：325×280×140 mm3
主機重量：3.5Kg(*線纜)
工作環境：溫度：-10—50℃ 濕度：＜90%
