一、概述：
電力系統使用補償電容器組提高功率因數。無功補償電容的工作容量大，切換頻繁。為保證設備的可靠性，需要定期進行檢測。傳統方法是將電容匯流排拆除，然后用電容表進行測量。這種方法不僅工作量大，也容易造成電容損壞。
電容電感測試儀，是不拆線檢測補償電容器的專用儀器。儀器輸出高達 20A試驗電流，電容量可以測量到 2200μF。儀器具有抗干擾能力，可以在現場強電干擾環(huán)境中使用。
電容電感測試儀，也是一臺多功能阻抗測量儀器，能夠自動識別并檢測電容、電感或電阻型試品。儀器也可以單獨用于電流檢測。
電容電感測試儀，采用高精度 50mm鉗型 CT檢測電流，配合數字隔離的電壓檢測電路，性能穩(wěn)定，測量精度高。儀器采用背光大屏幕液晶顯示器，白天夜間均能清晰觀察。使用中文菜單，操作非常簡單。儀器可以存儲 128組測量數據，并自帶嵌入式熱敏打印機打印測量數據。
二、技術指標：
2.1電容測量
測量范圍： 0.2μF～2200μF(基本量程2μF～2200μF)
準確度： ±（讀數×3%+0.02μF）
分辨率： 0.001μF（4位數字顯示）
2.2電感測量
測量范圍： 0.2mH～50H（基本量程2mH-10H）
準確度： ±（讀數×2%+2個字）
分辨率： 0.001mH（4位數字顯示）
2.3 電阻測量
測量范圍： 0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)
準確度： ±（讀數×3%+2個字）
分辨率： 0.001Ω（4位數字顯示）
2.4電流測量
測量范圍： 0~200mA~2A~20A-100A（基本量程200mA~100A）
準確度： ±（讀數×2%+2個字）
2.5供電和試驗電源
儀器供電電源： 交流 220V±10% 50Hz
儀器試驗電源： 交流 25V±10%/20A 50Hz
交流 2V±10%/20A 50Hz
2.6工作條件
環(huán)境溫度： -10℃～40℃
相對濕度： ≤90%
2.7輸出方式 大屏幕液晶顯示屏全漢字輸出
面板式熱敏打印機
2.8外形/重量
儀器體積： 380mm(長)×295mm(寬)×190mm(高)
儀器重量： 6.8kg（不含含測試線）

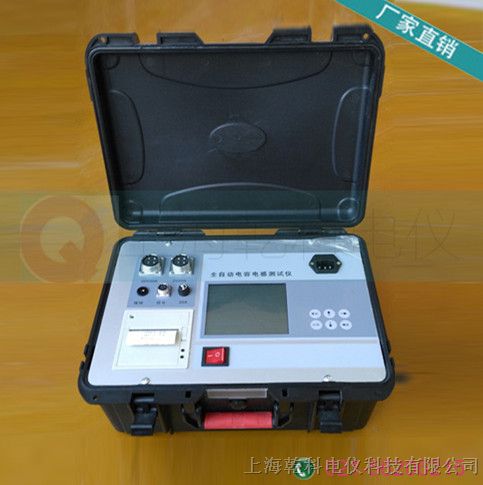

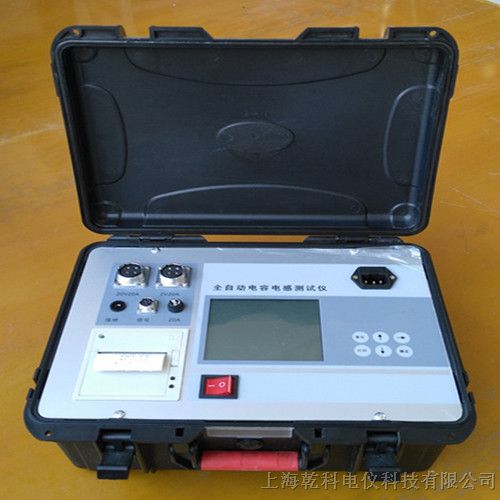

QK6800全自動電容電感測試儀
上海乾科電儀科技有限公司
