BITE5蓄電池測試系統點擊次數：184
發布時間：2024-09-18 02:00:02 |
|---|

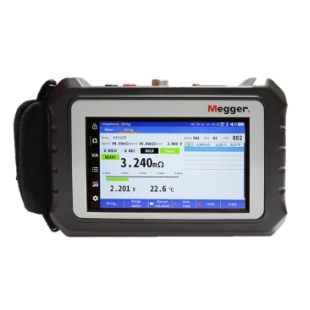

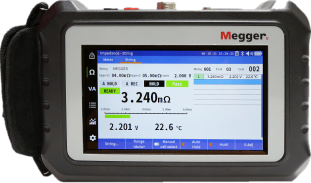

BITE5蓄電池測試儀
■ 支持電池放電測試
■ 測量電壓高達 200 V 的電池上的阻抗
■ 支持鉛酸電池、鎳鎘電池和鋰離子電池
■ 測量高達 1000 V 的直流電壓
■ 測量高達 600 V 的交流電壓
■ 觸摸屏設置和趨勢分析
■ USB 和 microSD 卡
■ 測量交流電流和直流電流
說明
BITE5是一款用于測試鉛酸電池、鎳鎘電池和鋰離子電 池的電池測試儀。BITE5可以測量并記錄電池電壓、阻 抗和溫度。此外，BITE5可以進行放電測試，同時還將 測量整個放電循環中的電壓和電流。與此同時，BITE5 還可以測量整個放電循環的阻抗和溫度。
電池阻抗測試

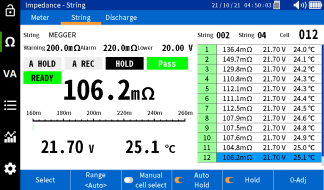

BITE5 將測量電池阻抗、電池電壓和溫度。裝置觸摸屏 上可顯示記錄數據的趨勢分析。查看每次測試的數據趨勢分析或每個電池的數據趨勢分析。設置電壓和阻抗 的通過、警告和失敗限制。記錄紋波電壓、紋波電流和浮充電流，并通過 USB 或 SD 卡將記錄的數據傳輸?shù)?nbsp;PowerDB 軟件，然后創建自定義報告和自動分析。
電池放電測試
BITE5 將在整個放電測試過程中記錄每個電池的電壓、直流電流、阻抗和溫度。測量調試、測試結束時的平均 阻抗，并將其用作未來阻抗測試的限制。在 BITE5 觸摸 屏上對記錄的數據進行趨勢分析，并查看每次測試的趨 勢數據，或?qū)γ總€(gè)電池的放電情況進行趨勢分析。通過 USB 或 SD 卡將記錄的數據傳輸?shù)?PowerDB 軟件，然后 創建自定義報告。
Solar 系統
測量并記錄合路器直流電壓。測量逆變器的輸入和輸 出。測試鋰離子電池。
特性及優點
■檢測鉛酸電池（VLA 和 VRLA）、鎳鎘電池和鋰離子 電池
n 測量電池阻抗
n 電池電壓
n 電池溫度
n 電池電壓紋波
n 交流電流（紋波）
n 直流電流（浮充）
■ 支持放電測試
n 測量整個放電過程中的電池電壓
n 測量整個放電過程中的電池溫度
n 測量整個放電過程中的電池阻抗
n 測量整個放電過程中的直流電流
■ 測量高達 1000 V DC 的電池串電壓
■ 測量高達 1000 V DC 的太陽能合路器接線盒電壓
■ 測量高達 1000 V DC 的逆變器直流側電壓
■ 測量高達 600 VAC 的逆變器交流側電壓
■ 以無線方式將數據傳輸?shù)?PowerDB
應用
■ 電池阻抗測試
■ 電池放電測試
■ 測量高達 1000 V DC 的太陽能合路器接線盒電壓
■ 測量高達 200 V DC 的鋰離子電池電壓
功能詳細信息

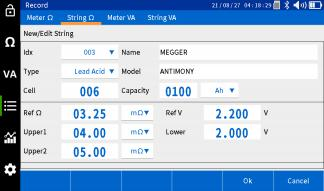

■ 創建電池串配置：

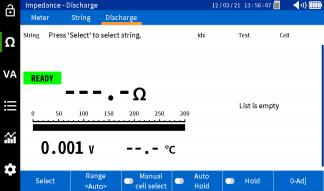

■ 阻抗測試：測量電池的阻抗、電壓和溫度
■ 阻抗測試：測量電池的阻抗、電壓和溫度

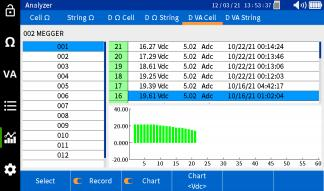

■ 查看單個電池?cái)?shù)據：

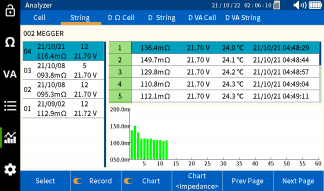

■ 查看電池串?dāng)?shù)據：

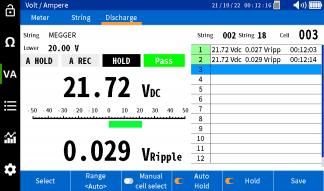

■ 測量電流 (DC/AC) 和紋波：
■ 測量高達 1000 V DC 和 600 VAC 的電壓：
規格
輸入功率
交流/適配器
輸入 100 – 240 VAC (50/60 Hz) 輸出 12 V DC（電流為 2.5 A 時） 電池
可充電鋰離子電池組 > 5.4 Ah
額定電壓 充電時間 電池續航時間 300 次充電/放電循環 內部阻抗 | 7.4 V 4 小時 > 8 小時 |
范圍 | 分辨率 | 精度 |
3 mΩ | 1 μΩ | 讀數的 +/- 1 % +/- 10 位 |
30 mΩ | 10 μΩ | 讀數的 +/- 0.8 % +/- 10 位 |
300 mΩ | 100 μΩ | |
3 Ω | 1 mΩ | |
30 Ω | 10 mΩ | |
300 Ω | 100 mΩ |
電壓 (DC/AC)
范圍 | 分辨率 | 精度 |
5 V DC | 0.001 V | 讀數的 +/- 0.5 % +/- 5 位 |
50 V DC | 0.01 V | |
500 V DC | 0.1 V | |
1000 V DC | 1V | |
5 VAC | 0.001 V | 讀數的 +/- 0.75 % +/- 10 位 (40 Hz – 100 Hz) |
50 VAC | 0.01 V | |
500 VAC | 0.1V | |
600 VAC | 1V |
電流 (DC/AC)
范圍 | 分辨率 | 精度 |
4 A DC | 0.001 A | 讀數的 +/- 0.5 % +/- 5 位 +（CT 容差） |
40 A DC | 0.01 A | |
400 A DC | 0.1 A | |
1000 A DC | 1 A | |
4 AAC | 0.001 A | 讀數的 +/- 0.75 % +/-10 位 +（CT 容差） |
40 AAC | 0.01 A | |
400 AAC | 0.1 A | |
1000 AAC | 1 A |
溫度
范圍 | 分辨率 | 精度 |
10 °C ~ 100 °C | 0.1 °C | +/-1 °C +/- 2 位 |
紋波電壓
范圍 | 分辨率 | 精度 |
0-5 V | 0.001 V | 讀數的 +/- 0.5 % +/- 10 位 (40 Hz – 10 KHz) |
可重復性 記錄容量 內存
環境條件 工作溫度 存儲溫度 充電溫度： 相對濕度 工作海拔高度 防護等級 顯示屏（發射器 和接收器） 安全/EMC/振動/合規性 | 0.1 %，2 σ 8 G 至 16 G 閃存 阻抗記錄：zui多 1000 條記錄 VA 記錄：zui多 512 條記錄 0 ~50 °C (32~122 °F) -20 ~50 °C (-4~122 °F) 10 ~40 °C (50~104 °F) 10 ~ 85 % NC（非冷凝） 0 ~ 2000 m（非工作： 0 ~ 10 000 m） IP54 160 x 90 mm 觸摸屏 |
符合以下要求：IEC61010-1、CE、UKCA、CAT IV（600V 時）
CAT 等級： 500 VCAT III，污染 程度 2
沖擊和振動 EN61010-1 EN60529
IEC61010-1:2010（第 3 版）
EN61010-1:2010（第 3 版） IEN61326-1:2013
EN55011/A1:2010（A 類）
EN61000-3-2:2014 EN61000-3-3:2013 重量/尺寸
尺寸 240 x 160 x 65 mm
(9.45" x 6.30" x 2.56")
重量 0.9 kg (1.98 lbs)
訂購信息 | |||||||||||||||||||||||||||||||||
項目（數量） 產品目錄號
| 項目（數量） 產品目錄號
| ||||||||||||||||||||||||||||||||
