	變壓器繞組變形測試儀-揚州達瑞購買價格：0.00 點擊次數：1211 發布時間：2020-08-05 09:38:32 我要訂購

圖片描述

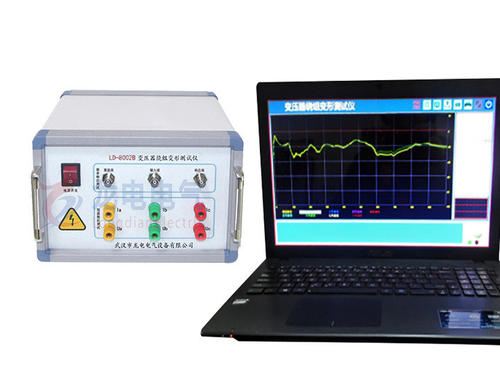

變壓器繞組變形測試儀
達瑞電氣為您推薦：
變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應 也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形分析儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可以?zhǔn)確的判斷變壓器的變形程度。
本儀器符合 DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

性能特點

1. 采用先進的 DDS 掃頻技術；
2. 采用雙電源供電：市電 AC220V±10%，內電源 6V5AH 蓄電池；
3. 采用高速，高集成化微處理器設計；
4. 輸出正弦波幅值可通過軟件設置；
5. 雙通道 16 位 AD 采樣；
6. 8 寸彩色觸摸屏，亮度可調；
7. 多可以保存 120 組測量數據，供隨時查閱或上傳至 PC 機；
8. 有強大的上位機軟件，曲線分析、打印和生成 word 文檔；
9. USB2.0 接口,支持?jǐn)?shù)據上傳和聯機測試；
10. 主機尺寸：35cmX21cmX21cm；
11. 主機重量：約 5KG。

技術參數

1，設置 6 種不同的掃描方式：
線性 1K-1000KHZ_1.0 步進 1KHZ      1000 點
線性 1K-1000KHZ_0.5 步進 0.5KHZ    2000 點
線性 1K-2000KHZ_1.0 步進 1KHZ      2000 點
線性 1K-2000KHZ_0.5 步進 0.5KHZ    4000 點
分段 100HZ - 1000KHZ               1440 點
分段 100HZ - 2000KHZ               2440 點
2，測量范圍：(-100dB） - （+20dB）
3，測量精度：0.1dB ;
4，掃描頻率精度：0.01%；
5，信號輸入阻抗：1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
