一、儀器概述
       目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

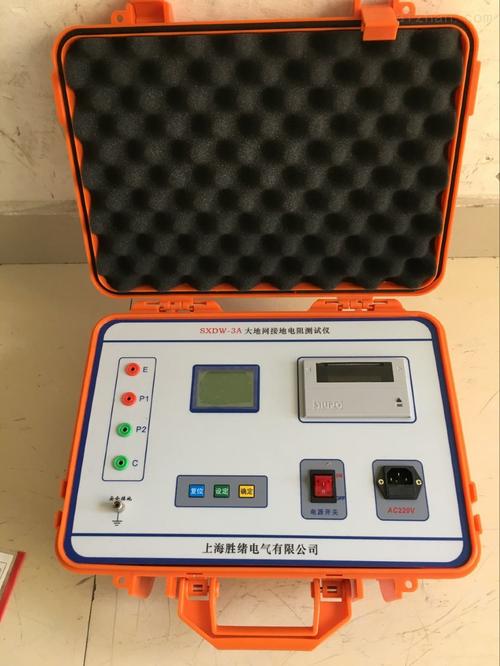

     （可選擇1A,3A）HDWR-5A變頻大地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
二、技術指標
1.儀器測量范圍：0～200Ω
2.測量精度： 1%
3.測量輸出電流：AC＜=5A(華頂電力可根據您的需求參數進行定制，常規有2A,3A,5A)
4.測量輸出電壓：400V±10%
5.供電電源： AC220V ±10%，50Hz
6.儀器重量： 30kg
     7工作方法：異頻法（變頻法）
更多詳情請關注武漢華頂電力設備有限公司 http://www.whhddl.cn

一、母線的作用

   母線(也稱匯流排)是匯集和分配電流的裸導體，指發電機、變壓器和配電裝置等大電流回路的導體，也泛指用于各種電氣設備連接的導線。

母線有軟、硬之分。軟母線一般采用鋼芯鋁絞線，用懸式絕緣子將其兩端拉緊固定。軟母線在拉緊時存在適當?shù)某诙?，工作時會產生橫向擺動，故軟母線的線間距離要大，常用于屋外配電裝置。硬母線采用矩形、槽形或管形截面的導體，用支柱絕緣子固定，多數只作橫向約束，而沿縱向則可以伸縮，主要承受彎曲和剪切應力。硬母線的相間距離小，廣泛用于屋內、外配電裝置。

母線的材料有銅、鋁和鋼三種。不同材料制作的母線具有各自不同的特點和適用范圍。

1.銅母線

銅的電阻率低，機械強度高，防腐蝕性能好，是很好的母線材料。

但我國銅的儲量不多，比較貴重，因此，除在含有腐蝕性氣體（如靠近化工廠、海岸等）或有強烈震動的地區應采用銅母線之外，一般都采用鋁母線。

2.鋁母線

鋁的比重只有銅的30％，電阻率約為銅的1.7～2倍。所以在長度和電阻相同的情況下，鋁母線的重量只有銅母線的一半。而鋁的儲量較多，價格比銅低廉?？偟膩?lái)說用鋁母線比用銅母線經濟。因此目前我國在戶內和屋外配電裝置中都廣泛采用鋁母線。

3.鋼母線

鋼的優點是機械強度高，焊接簡便，價格便宜。但鋼的電阻率很大，為銅的7倍，用于交流時產生很強的趨膚效應，并造成很大的功率損耗，因此僅用于高壓小容量電路，如電壓互感器、避雷器回路的引接線以及接地網的連接線等。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
