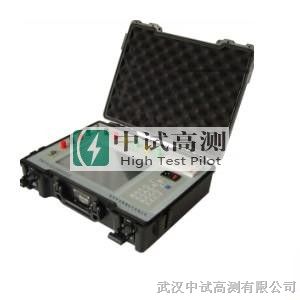

電流互感器bestpa特性測試儀電流互感器bestpa特性測試儀電流互感器bestpa特性測試儀電流互感器bestpa特性測試儀
產品特點
1、*標準測量電流互感器與非標準測量電流互感器的1%-120%（S級）的規程誤差（角差、比差）
2、*標準測量電流互感器與非標準測量電流互感器的1%-200%（S級）的任意誤差（角差、比差）
3、測量與顯示*標準測量電流互感器上限負荷與下限負荷下的標準以及任意誤差（角差、比差）
4、測量與顯示測量電流互感器兩組實際任意負荷下的標準以及任意誤差（角差、比差）
5、檢測已知電流互感器的變比以及測量非已知電流互感器的變比
6、320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便
7、可進行各種測量數據的存儲和打印，方便用戶查詢
8、可以選配我公司現場便攜式工作電源，方便現場不便取電源需要。
（充電可滿足現場測試100只電流互感器）
產品參數
變比范圍：
5A/5A～25000A/5A（5A/1A～5000A/1A） ±0.2%
誤差測量范圍：
5A/5A～10000A/5A（5A/1A～5000A/1A）
*限誤差： ±0.05% 見下表：
|
|
測量誤差
|
|
額定電流
|
比差（±%）
|
角差（±′）
|
|
1%
|
0.15
|
10
|
|
5%
|
0.10
|
6
|
|
20%
|
0.08
|
4
|
|
100%
|
0.05
|
2
|
|
120%
|
0.05
|
2
|
|
200%
|
0.05
|
2
|
|
詳細說明見“附一”
|
|
穩定度
|
0.03
|
2
|
|
詳細說明見“附二”
|
直流電阻： 0.0-0.1Ω ±3%
0.1-50Ω ±1%
*二次負荷： 1Ω－25Ω ±2%
工作條件： AC 220V ±10%/50Hz ±2%
環境溫度： 0－40℃
環境濕度： 25℃時<85%
整機重量： ≤5Kg
整機體積： 370mm×280mm×160mm
電流互感器接線安裝方法
電流互感器接線安裝簡介,電力*技術資料
ZS*-H電流互感器現場校驗儀
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的*電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路*是閉合的，因此測量儀表和保護回路串聯線圈的阻*很小，電流互感器的工作狀態接近短路。 電流互感器的接線方式按其所接負載的運行要求確定。*常用的接線方式為單相，三相星形和不*星形。 安裝簡介如下： 1．二次回路導線排列應整齊美觀，導線與電氣元件及端子排的連接螺絲*須無虛接松動現象，導線綁把卡點距離應*合規程要求。 2．二次回路對地*緣應良好，電壓回路和電流回路之間不應有混線現象。 3．按圖施工，接線正確，導線兩端編號標記應清楚，標號范圍*合規程要求。 4．二次回路導線或電纜，均應采用銅線，電流互感器回路導線截面不應小于2.5mm2,電壓互感器回路導線截面不應小于1.5mm2. 5.電流互感器出口*端子排應選用*電流端子，電流互感器不使用的二次繞組在接線板處應短路并接地。 6．電流及電壓回路，均應在互感器二次側出口處一點接地。電壓回路應有熔斷器保護。 7．盤、柜內二次回路導線不應有接頭，控制電纜或?qū)Ь€中間亦不應有接頭，如*須有接頭時，應采用其所長的接線端子箱過渡連接。 8．電流互感器*性不能接反，相序、相別應*合設計及規程要求，對于差動保護用的互感器接線，在投入運行前*須測定兩臂電流相量圖以檢驗接線的正確性。
