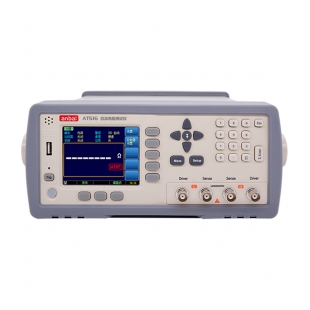

安柏AT516直流電阻測試儀簡介
AT516 直流電阻測試儀，采用高性能 ARM 微處理器控制的全自動實時檢測的微型臺式儀器。儀器具有 0.05%的準確度和 1μΩ~20MΩ的測量范圍。電阻值以 5 位顯示，具有 30000 讀數，采樣速度為 7ms。儀器內置溫度補償接口，用來補償因為溫度所引起的誤差。
儀器內置 14 檔比較器輸出，可設置 10 個合格檔，并且所有檔比較器結果可以通過 Handler 接口輸出。
儀器標配 RS-232 接口，使用 SCPI（Standard Command for Programmable Instrument 可程控儀器標準命令集）和Modbus協議（Modbus已經成為國家標準GB/T19582-2008）應用于自動分選系統完成全自動流水線測試。與計算機、PLC 或 WINCE 設備進行通訊，高效完成遠程控制和數據采集功能。
特征
溫度補償功能。
大電流測試功能（開路電壓<20mV）。
訊響和顯示可調。
兼容SCPI指令集。
鍵盤鎖定功能。
規格
測量參數 | 直流電阻 |
基本準確度 | 0.05% |
測量范圍 | 1μΩ～20MΩ |
信號源 | Max current：<1A |
量程 | 十量程自動和手動 |
測量速度 | 140次/秒,67次/秒,35次/秒,12次/秒,2次/秒 |
顯示結果 | 直讀、ΔABS、Δ%和分選結果 |
最大讀數 | 30,000 |
校正 | 全量程內短路清零 |
比較器 | 內置14檔比較器，顯示和輸出BIN1~BIN10, HIGH, IN, LOW訊響 |
觸發方式 | 內部觸發、手動觸發、外部觸發和遠程觸發 |
接口 | RS232C接口Handler接口（PLC接口） |
溫度補償 | 準確度：0.2°C 測溫范圍：0～80°C |
測試端 | 4端屏蔽（包括2個檢測端和2個驅動端）和外屏蔽地端 |
電源要求 | 電壓：198VAC～240VAC 頻率：50Hz 功率：15VA |
尺寸與重量 | 外尺寸：264 (寬)x107(高)x350 (深) 內尺寸：216(寬)x88(高)x323(深) 重量：4kg |
附件 | ATL501A:四端開爾文夾測試線 ATL108:RS232通訊線纜 |
可選附件 | ATL620: 米電阻四端夾具 |
其他 | 真彩色TFT-LCD顯示 數據保持功能 中英文菜單 |
應用
測量各種高、中、低值電阻器
各種開關接觸電阻
漆包線電阻
接插件接觸電阻
繼電器線包和觸點電阻
變壓器、電感器、電機、偏轉線圈繞線電阻
焊點接觸電阻
導線電阻
車、船、飛機的金屬鉚接電阻
印制版線條和孔化電阻
表征機電元件的低阻特性
金屬探傷等
