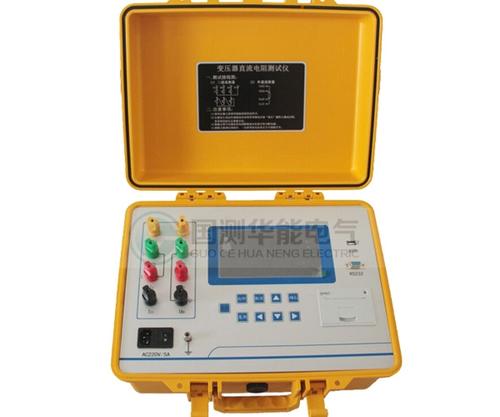

20A直流電阻測試儀
20A直流電阻測試儀是一種以高速微控制器為核心，采用高頻調制大功率電源、高速A/D轉換器及程控電流源技術，實現了可達100A的大電流輸出，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點的儀器，該儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的最新一代產品。

功能及特點

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，既可手動選擇典型值輸出電流也可由內部微控制器自動控制輸出電流，電流源內部共設2000個電流檔位，在自動狀態下，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和最佳的測量狀態。
3、實時動態顯示，響應速度快，可在測量狀態直接轉換分接
開關，儀器會自動提示，新的電阻值很快就會顯示出來，無須重新啟動。
4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智能化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存250次測量數據，掉電不丟失。
9、全部漢字菜單及操作提示，直觀方便。
10、內置微型打印機，可打印測量結果和內存記錄。
11、不掉電日歷，時鐘功能。

技術指標

1、主要技術指標見下表：

型號	測量范圍	輸出電流	測量精度	體積( mm )	重量kg
20A	500 -50	0-20A	0.2%±2字	380×250×130	7.5
30A	500 -40	0-30A	0.2%±2字	380×250×130	7.5
40A	200 -25	0-40A	0.2%±2字	380×250×140	8
50A	200 -20	0-50A	0.2%±2字	380×250×140	8
100A	100 -10	0-100A	0.2%±2字	400×270×160	9

2、最高分辨度： 0.1
3、工作電源： AC220V±10%
4、環境溫度：-10~40°C

注意事項

由于本設備輸出電流范圍較大，在測量之前一定要考慮電流選擇不要超過被測設備承受范圍，過大的電流會導致被測電阻因電流熱效應而發生阻值逐漸變化。
自動電流擋的輸出電流是盡量使用較大的電流，可能輸出從0到最大值的各種電流。
同一個測試鉗的兩條線要分別接到同顏色的電流和電壓接線柱。
每次測試完畢后，等待放電指示結束后再拆測試線，操作者應注意安全。
存儲器最多可存儲250次測量結果，超過250次以后最老的記錄將被覆蓋。
