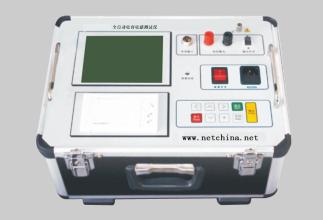

繼電保護試驗裝置
達瑞電氣為您推薦：
產品簡介 Product Introduction
繼電保護試驗裝置是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。本微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品參數 Product Parameters
交流電流源
| 幅值范圍 |
6×(0～30A)/相；精度：0.5% |
| 六相電流并聯輸出最大值 |
180A |
| 相電流長期允許工作值 |
10A |
| 功率 |
300VA/相 |
| 六相并聯最大功率 |
900VA |
| 六相并聯最大輸出時允許工作時間 |
10s |
| 頻率范圍 |
0～1000Hz；精度：0.001Hz |
| 諧波次數 |
2～20次；相位：0～360°；精度：0.1° |
直流電流源
| 幅值 |
20A/相 |
| 功率 |
300VA/相 |
| 精度 |
0.5% |
交流電壓源
| 幅值范圍 |
6×(0～125V)；精度：0.5% |
| 線電壓范圍 |
0～250V |
| 相電壓/線電壓輸出功率 |
70VA/100VA |
| 頻率范圍 |
0～1000Hz；精度：0.001Hz |
| 諧波次數 |
2～20次；相位：0～360°；精度：0.1° |
| 相電壓輸出幅值 |
0～±150V |
| 精度 |
0.5% |
| 線電壓輸出幅值 |
0～±300V |
| 相電壓/線電壓輸出功率 |
90VA/180VA |
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
