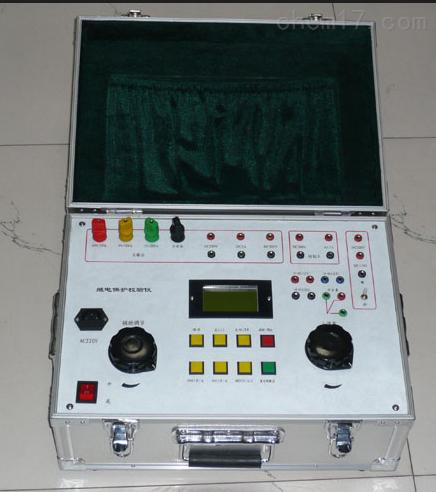

微機繼電保護校驗裝置
達瑞電氣為您推薦：

微機繼電保護校驗裝置產品特性

電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。


技術參數

電流通道數	標準6相
電壓通道數	標準6相
交流電流輸出范圍	30A /相或180A（六并）
直流電流輸出范圍	10ADC /相
交流電壓輸出范圍	120VAC / 相
直流電壓輸出范圍	160VDC / 相

額定參數

— 交流電流輸出

6相電流輸出時每相輸出（有效值）0～30A輸出精度0.2級

3相電流輸出時每相輸出（有效值）0～60A

6相并聯電流輸出（有效值）0～180A

相電流長時間允許工作值（有效值）10A

相電流*輸出功率300VA

6相并聯電流*輸出時*輸出功率1000VA

6相并聯電流*輸出時允許工作時間10s

頻率范圍（基波）20～1000Hz

諧波次數1～20 次

— 直流電流輸出

電流輸出0～±10A / 每相 輸出精度0.5級

*輸出負載電壓20V

— 交流電壓輸出

相電壓輸出（有效值）0～120V 輸出精度0.2級

線電壓輸出（有效值）0～240V

相電壓 / 線電壓輸出功率80VA / 100VA

頻率范圍（基波）20～1000Hz

諧波次數1～20次

— 直流電壓輸出

相電壓輸出幅值0～±160V 輸出精度0.5級

線電壓輸出幅值0～±320V

相電壓/ 線電壓輸出功率70VA / 140VA

— 開關量

8路開關量輸入

空接點1～20mA，24V

電位接點接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出DC：220 V／0.2 A；AC：220 V／0.5 A

— 時間測量范圍

0.1ms ～ 9999s， 測量精度＜0.1mS

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
