產品特點

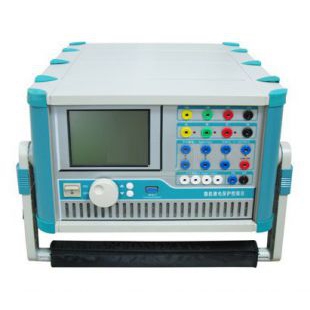

SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機)
微機三相單片機型微機繼電保護測試專用儀器
參考標準：GB50150-2006,DL/T849.6-2004
采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動
可方便地進行各種組合輸出進行各種類型保護試驗
采用320×240點陣大屏幕高分辨率圖形液晶顯示屏
詳細介紹
產品簡介
SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機)是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高 速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。產品特征
1、本微機繼電保護測試儀采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形；
2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性；
3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量；
4、開關量輸入電路可兼容空接點和0～250V電位接點；
5、該儀器采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器；
6、裝置在機箱底板上裝設有一路專用可調直流電源輸出，分110V及220V兩檔，可作為現場試驗輔助電源。產品別稱
三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀產品參數
| 輸出精度 | 0.5級 |
| 相電流輸出（有效值） | 0～40A |
| 三并電流輸出（有效值） | 0～120A |
| 相電流長期允許工作值(有效值) | 10A |
| 相電流最大輸出功率 | 420VA |
| 三相并聯電流最大輸出時輸出功率 | 900VA |
| 三并電流最大輸出時允許工作時間 | 10s |
| 頻率范圍（基波） | 20～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A/每相，0～±30A/三并 |
| 最大輸出負載電壓 | 20V |
| 輸出精度 | 0.5級 |
| 相電壓輸出（有效值） | 0～±120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓/線電壓輸出功率 | 80VA/100VA |
| 頻率范圍(基波) | 20～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA/140VA |
| 開關量輸入 | 7路 | 空接點：1～20mA，24V |
| 電位接點接入："0"：0～ +6V；"1"：+11V～+250V |
| 開關量輸出 | 2對 | DC：220V/0.2A；AC：220V/0.5A |
| 時間測量 | 測量范圍0.1ms～9999s | 測量精度0.1ms |
| 外形尺寸 | 400×300×180mm3 |
| 單機重量 | 22kg |
| 供電電源 | 2AC 220V±10%，50/60Hz |
| 環境溫度 | -10℃～+50℃ |
