豪邁微機繼電保souleater護測試儀高品質點擊次數：342
發布時間：2024-11-16 01:00:01 |
|---|
單機獨立運行,旋轉鼠標操作，對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、性、轉換性故障進行整組試驗。

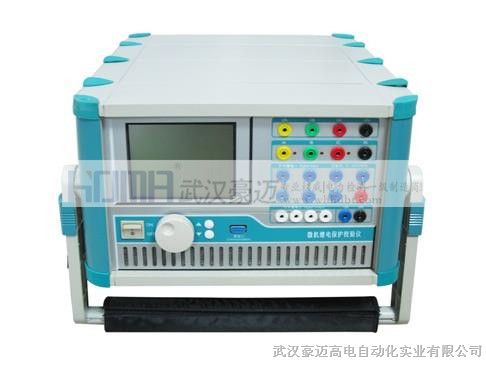

HMJB-702 微機繼電保護測試儀(3相單片機型)是在參照電力部頒發的《微機型繼電保護試驗裝置技 術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點， 充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高 速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大 屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功 能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高 。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作 簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、微機繼電保護測試系統(3相單片機型)
1、本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形
2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性
3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量
4、開關量輸入電路可兼容空接點和0～250V電位接點
5、裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器
6、裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源
| 輸出精度 | 0.5級 | |
| 相電流輸出（有效值） | 0～40A | |
| 三并電流輸出（有效值） | 0～120A | |
| 相電流長期允許工作值(有效值) | 10A | |
| 相電流輸出功率 | 420VA | |
| 三相并聯電流輸出時輸出功率 | 900VA | |
| 三并電流輸出時允許工作時間 | 10s | |
| 頻率范圍（基波） | 20～1000Hz | |
| 諧波次數 | 1～20次 | |
| 輸出精度 | 0.5級 | |
| 電流輸出 | 0～±10A/每相，0～±30A/三并 | |
| 輸出負載電壓 | 20V | |
| 輸出精度 | 0.5級 | |
| 相電壓輸出（有效值） | 0～±120V | |
| 線電壓輸出（有效值） | 0～240V | |
| 相電壓/線電壓輸出功率 | 80VA/100VA | |
| 頻率范圍(基波) | 20～1000Hz | |
| 諧波次數 | 1～20次 | |
| 輸出精度 | 0.5級 | |
| 相電壓輸出幅值 | 0～±160V | |
| 線電壓輸出幅值 | 0～±320V | |
| 相電壓/線電壓輸出功率 | 70VA/140VA | |
| 開關量輸入 | 7路 | 空接點：1～20mA，24V |
| 電位接點接入："0"：0～ +6V；"1"：+11V～+250V | ||
| 開關量輸出 | 2對 | DC：220V/0.2A；AC：220V/0.5A |
| 時間測量 | 測量范圍0.1ms～9999s | 測量精度0.1ms |
| 外形尺寸 | 400×300×180mm3 | |
| 單機重量 | 22kg | |
| 供電電源 | 2AC 220V±10%，50/60Hz | |
| 環境溫度 | -10℃～+50℃ | |
