★（3） 微機繼電保護測試儀 （HS-B66）

HS-B33 微機繼電保護測試儀，微機繼電保護測試系統產品簡介 »

1、微機繼電保護測試儀 電流源
交流幅值：0～30A／相6×30A，0～180A／六相并聯
直流幅值：0—30A／相6×30A，0—180A／六相并聯
功率：300VA／相
精度：0.2％，
響應時間＜160μs
分辨率：交流1mA，直流2mA
2、微機繼電保護測試儀 電壓源
交流幅值：0～125／相
線電壓：250V（）
直流幅值：0—150V／相
六相電壓：6×125V（交流）
輔助電源：＋110V，-110V，＋220V。
功率：50VA／相
精度：0.2％
響應時間：＜120μs
分辨率：交流2.5mV
直流：3.5mV
3、微機繼電保護測試儀 頻率
范圍0—1000Hz
分辨率0.001Hz（工頻）0.1Hz（1KHz）
4、微機繼電保護測試系統 相位
范圍0—360度
分辨率：0.1度
精度：0.1度

5、微機繼電保護測試系統 開關量輸入：8對空接點或電位翻轉（5—250VDC）
6、開關量輸出：4對0.5A／250VAC
7、供電電壓：220V～250VAC50／60Hz
8、機箱尺寸：450mm×150mm×370mm
9、重量：18kg

1、智能型主機，主機采用DSP芯片控制，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的水平。大大改善了波形質量，提高了測試儀的精度。
2、單機獨立運行，裝置內置工控機采用高速度CPU和128M內存的WindowsXP操作系統，通過8.4寸TFT真彩大屏幕液晶顯示屏由軌跡球鼠標和小鍵盤進行操作，全套智能操作中文顯示，可對現場各種繼電器，保護及安全自動裝置進行檢定，并可模擬各種大型復雜的瞬時性、性、轉換性故障進行整組試驗。
3、聯接電腦運行，通過WindowsXP平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校準工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報告等。
4、采用USB2.0接口進行通訊，無須轉換。
5、六相電流做微機差動保護非常方便，全自動完成測試，并自動繪制曲線，形成報表。
6、整機采用立式結構，可直接立在地上使用，無須操作臺。
7、電流有開路保護，大電流保護。過溫保護。
8、電壓有短路保護和過流保護，提高了功放的可靠性。
9、可通過GPS時鐘定時，進行同步對調試驗。
10、用戶可通過軟件對測試儀精度進行校準
11、可對Comtrade格式的故障錄波數據進行回放。

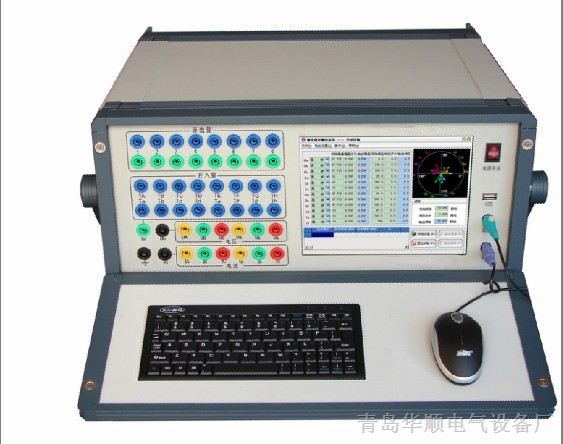

HS-B33,HS-B66 微機繼電保護測試儀，微機繼電保護測試系統面板功能介紹
1、8.4寸TFT真彩大屏幕液晶顯示屏。
2、多功能小鍵盤，按Fn鍵可切換數字和字母鍵。
3、觸摸面板 4、電源開關 5、外接電源插座 6、USB口切換開關
當開關方向在上方時，USB內接工控機聯機工作，面板右邊USB口無效；
當開關方向在下方時，USB可通過面板右邊USB口外接電腦聯機工作。
7、USB2.0接口
左邊USB口可作通用USB口，右邊USB口僅當面板開關6方向在下方時可外接電腦聯機工作。
8、USB復位按鈕 9、開入量公共端 10、開出量公共端
11、從左至右依次為110V、0V、-110V（直流輸出）。

★（4）HS-B33 微機繼電保護測試系統

1、HS-B33 微機繼電保護測試儀，微機繼電保護測試系統七個通道同時輸出，即同時輸出不同頻率、相位的三路電壓及三路電流、一路3U0，電壓0-120V，電流0-40A/三相。
2、HS-B33 微機繼電保護測試系統 采用8.4寸TFT（800*600）真彩液晶顯示屏，可依據現場采光環境設置界面顏色，提供直觀圖象顯示，便于觀測。
3、微機繼電保護測試系統 下位機采用精簡穩定的Windows ce嵌入式操作系統，Windows界面操作風格，應用程序簡小，運行速度快，系統穩定，界面風格友好快捷。
4.  微機繼電保護測試儀 率先在業界采用快捷鍵方式操作實驗，全一體化設計，主機內置鼠標，鍵盤，也可外接鼠標跟鍵盤，更加方便用戶的使用習慣．
5、微機繼電保護測試儀，微機繼電保護測試系統 電流源、頻率
 A型：直流幅值0-30A/相  0-90A/三相并聯 范圍0-1000Hz 分辨率0.001Hz(工 頻) 0.    1Hz(1KHz)
      交流幅值0-30A/相  0-90A/三相并聯 4、相位
      功率：300VA/相  范圍0-360度 分辨率0.1度 精度0.1度
 B型：直流幅值0-40A/相  0-120A/三相并聯 5、開關量輸入
      交流幅值0-40A/相  0-120A/三相并聯 7對空接點或電位翻轉（5-250VDC）
      功率：400VA/相  6、開關量輸出
 精度：0.2%，響應時間<160us 3對 0.5A/250VAC
 分辨率：交流1mA，直流2mA 7、供電電壓
6、微機繼電保護測試儀  電壓源  120V-250VAC 50/60HZ
 A型：交流幅值0-75V/相 直流幅值0-110V/相 8、機箱尺寸
 B型：交流幅值0-125V/相 直流幅值0-220V/相 450mmX150mmX370mm
 輔助電源VZ：3V0 0-150VAC或0-220VDC 9、重量
 功率：50VA/相 精度：0.2%  16.6kg
 響應時間<120us 分辨率：交流2.5mv,直流3.5mv
