WDGK-12F高壓開關動特性測試儀-揚州達瑞點擊次數：1443
發布時間：2020-08-08 08:42:33 |
|---|

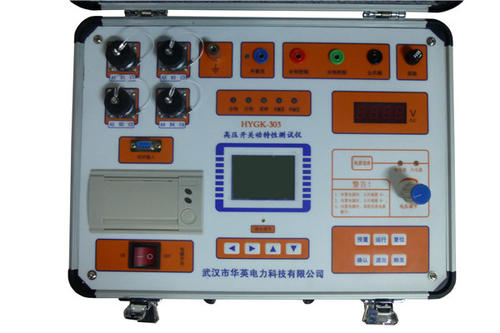

HTGK-III高壓開關動特性測試儀參數，該儀器是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
1、適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關
2、直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷
3、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜
4、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間
5、內置快速微型打印機，打印所有數據及圖譜
6、儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析
| 基本參數 | 時 間 | 量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2％ ③同期，±0.1ms |
| 速 度 | 量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s ②2m/s以上，±0.2m/s |
|
| 行 程 | 真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器： 量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm |
|
| 電 流 | 量程：20.00A ，分辨率：0.01A | |
| 斷口類型 | 12路金屬斷口 | |
| 輸出電源 | DC30～250V數字可調/20A（瞬時工作） | |
| 外形尺寸 | 主機：360×290×280mm3；附件：：370×280×220mm3 | |
| 重 量 | 主機：6kg；附件：9kg |
