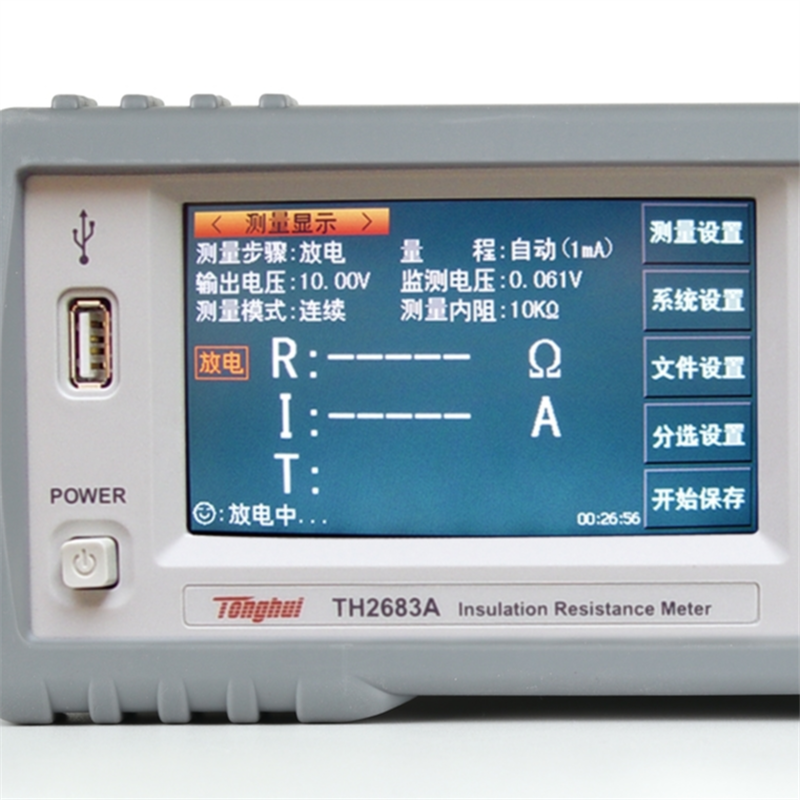

TH2683A絕緣電阻測試儀

TH2683A絕緣電阻測試儀

簡介

TH2683A絕緣電阻測試儀是帶觸摸功能和彩色液晶顯示的能夠快速測量電子元器件(尤其是電容)、介質材料、設備和電線電纜等絕緣性能的測量?jī)x器，絕緣電阻/漏電流雙測試功能。TH2683A具有分選輸出及外部單脈沖信號輸入接口，易于流水線聯機操作，配有通信接口可實現計算機對儀器全部功能的異地操作。儀器具，測試結果穩定可靠。

應用

高值電阻器 電容器絕緣電阻、漏電 各種介質絕緣材料、設備和電線電纜 安規要求絕緣測試

技術參數

型號

TH2683A

電阻測試

測量范圍

100kΩ～10TΩ

測試精度

I＞10nA: ±2% I≤10nA: ±5%

電流測試

測試范圍

量程1：100uA ～ 1mA ，輸入內阻10kΩ量程2：10uA ～ 100uA ，輸入內阻10kΩ量程3：1uA ～ 10uA ，輸入內阻10kΩ量程4：100nA ～ 1uA ，輸入內阻10kΩ量程5：10nA ～ 100nA ，輸入內阻1MΩ量程6：1nA ～ 10nA ，輸入內阻1MΩ

測試精度

±2%+3pA

測試電壓

范圍

1V～1000V

精度

電壓≥10V時，±1%+1V電壓＜10V時，±10%+0.1V

電流限制

10mA

開關

在前面板上手動打開或關閉，或通過內置的定時器控制或遠控

充電時間

0～999s，可編程

測量延時

0～999s，可編程

測試速度

快速：?jiǎn)未螠y(cè)量時間≤30ms慢速：?jiǎn)未螠y(cè)量時間≤60ms

比較器功能

四檔：三檔合格，一檔不合格

量程方式

自動、保持

存儲器

儀器內部，外部U盤

標準接口

RS232C，USB HOST，USB DEVICE，HANDLER

一般技術參數

工作溫濕度

10℃～40℃，≤90%RH

電源要求

90～121V AC（60Hz） 或198～242V AC（50Hz）

功耗

＜50VA

體積

235mmX104mmX360mm(含外套尺寸)

TH2683A絕緣電阻測試儀是帶觸摸功能和彩色液晶顯示的能夠快速測量電子元器件(尤其是電容)、介質材料、設備和電線電纜等絕緣性能的測量?jī)x器，絕緣電阻/漏電流雙測試功能。TH2683A具有分選輸出及外部單脈沖信號輸入接口，易于流水線聯機操作，配有通信接口可實現計算機對儀器全部功能的異地操作。測試結果穩定可靠。

適用于生產線質量保證、進貨檢驗及實驗室測量的要求。
