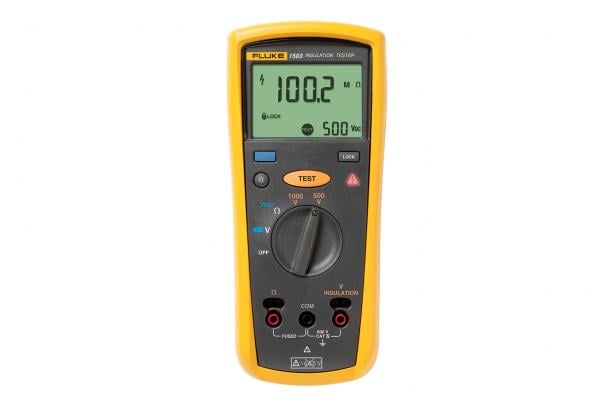

Fluke 1503 絕緣電阻測試儀點擊次數：203
發布時間：2024-09-28 10:50:01 |
|---|
Fluke 1503 絕緣測試儀精巧細致，結實耐用，并且操作非常方便。 由于可以接受多種不同的測試電壓，它們成為眾多檢修、調試和預防性維護場合的理想工具。
這些工具還配備了遠程探針等其它組件，這使得測試過程非?？旖?，而且節省了成本。
更有如下官方授權天貓專賣店，供您選擇適合的購買方式：| Fluke樂達專賣店 | Fluke西光專賣店 | Fluke福祿克仁特專賣店 |
| Fluke新杰創立專賣店 | Fluke瑞泰凱博專賣店 | Fluke雷沃專賣店 |
| Fluke科創專賣店 |
| 交流/直流電壓測量 | |||||
| 精度 | 量程 | 600.0 V | |||
| 分辨率 | 0.1 V | ||||
| 50 Hz 至 400 Hz ±（讀數的 % + 位數） | ±(2% + 3) | ||||
| 輸入阻抗 | 3 MΩ（標稱），< 100 pF | ||||
| 共模衰減率（1 kΩ 不平衡） | 直流時 > 60 dB、50 或 60 Hz | ||||
| 過載保護 | 600 V rms 或直流 | ||||
| 接地連接電阻測量 | |||||
| 范圍/分辨率 | 20.00 Ω | 0.01 Ω | |||
| 200.0 Ω | 0.1 Ω | ||||
| 2000 Ω | 1.0 Ω | ||||
| 20.00 kΩ | 0.01 kΩ | ||||
| 精度 | ±(1.5% + 3) | ||||
| 過載保護 | 2 V rms 或直流 | ||||
| 開路測試電壓 | > 4.0 V, < 8 V | ||||
| 短路電流 | > 200.0 mA | ||||
| 絕緣規格 | |||||
| 測量值范圍 | 0.01 MΩ 至 2000 MΩ | ||||
| 測試電壓 | 500 V、1000 V | ||||
| 測試電壓準確度 | + 20%，- 0% | ||||
| 短路電流 | 1 mA（標稱） | ||||
| 自動放電 | 放電時間 < 0.5 秒，C = 1 μF 或更少 | ||||
| 帶電電路指示器 | 在初始化測試前，如果終端電壓 > 30 V，進行YZ測試 | ||||
| ZD電容性負載 | 在 1 μF 以下的負載可操作 | ||||
| 測量精度 | |||||
| 輸出電壓 | 顯示范圍 | 分辨率 | 測試電流 | JZ度 ±（% 讀數 + ZD有效位數量） | |
| 500 V （0 % 到+ 20 %） | 0.1 到 20.0 M? | 0.01 M? | 1 mA @ 500 k? | ± （2.0 % + 5） | |
| 20.0 到 200.0 M? | 0.1 M? | ||||
| 200 到 500 M? | 1 M? | ||||
| 1000 V （0 % 到+ 20 %） | 0.1 到 200.0 M? | 0.1 M? | 1 mA @ 1 M? | ± （2.0 % + 5） | |
| 200 到 2000 M? | 1 M? | ||||
| 通用技術指標 | |||||
| 施加到任何端子的ZD電壓： | 600 V AC rms 或 DC | ||||
| 存放溫度 | -40 °C 至 60 °C（-40 °F 至 140 °F） | ||||
| 工作溫度 | -20 °C 至 55 °C（-4 °F 至 131 °F） | ||||
| 溫度系數 | 溫度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）時，0.05 x（指定精度）/°C | ||||
| 相對濕度 | |||||
| 10 °C 至 30 °C（50 °F 至 86 °F）時，0% 至 95% | |||||
| 30 °C 至 40 °C（86 °F 至 104 °F）時，0% 至 75% | |||||
| 40 °C 至 55 °C（104 °F 至 131 °F）時，0% 至 40% | |||||
| 振動 | 隨機，2 g，5-500 Hz，依據 MIL-PRF-28800F 2 類儀器 | ||||
| 撞擊 | 按照 IEC 61010-1 第 2 版的規定，1 米跌落（1 米跌落測試，六面，橡木地板） | ||||
| 電磁兼容性 | 在一個 3 V/M 的射頻磁場內，精確度 = 指定精度 (EN 61326-1:1997) | ||||
| 安全性 | 符合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04，和 IEC/EN 61010-1 第 2 版，IV 類測量 600 V (CAT IV) | ||||
| 認證 | CSA 按照標準 CSA/CAN C22.2 No. 61010.1-04；TUV 按照標準 IEC/EN 61010-1 第 2 版 | ||||
| 電池 | 四節 AA 電池（NEDA 15A 或 IEC LR6） | ||||
| 電池壽命 | 絕緣測SY途： | 室溫條件下，新的堿性電池可供儀表進行至少 1000 次絕緣測試。這些標準結果是在將 1000 V 通過 1 MΩ 電阻的情況下測得的，工作周期為 5 秒鐘開，25 秒鐘關。 | |||
| 電阻測量： | 室溫條件下，新的堿性電池可供儀表進行至少 2500 次接地連接絕緣測量。這些標準結果是在 1 Ω 電阻的情況下測得的，工作周期為 5 秒鐘開，25 秒鐘關。 | ||||
| 尺寸（高 x 寬 x 長） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | ||||
| 重量 | 550 g (1.2 lb) | ||||
| IP 防護等級 | IP40 | ||||
| 海拔 | 工作海拔 | 2000 m CAT IV 600 V, 3000 m CAT III 600 V | |||
| 非操作（存放） | 12000 m | ||||
| 過量能力 | 110% 量程 | ||||
| 內含附件 | TL224 測試導線，TP74 測試探頭，夾子零件號為 1958654（紅色）和 1958646（黑色），皮套和遠程探頭 | ||||
