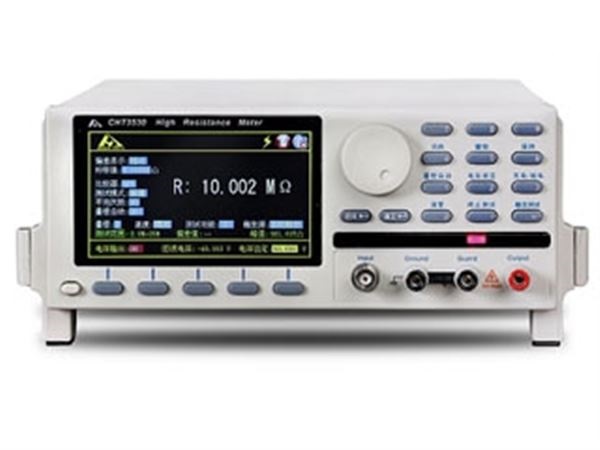

和普CHT3530絕緣電阻測試儀概述
CHT3530是采用ARM處理器控制的智能測試儀器。是一臺集絕緣電阻儀、皮安計、數字電位計、數字高壓源表4合1的專業儀表。輸出0.001V~1000V任意電壓輸出，滿足任何測試電壓要求，具有電壓回讀功能基本測試精度達0.3%。六量程測試，使絕緣電阻測量范圍可達：1Ω-10000TΩ(10~1016Ω)，漏電流范圍：2mA~10fA，ZD顯示位數99999數。測試速度可達20次/秒，配套測試電極可測試材料的體積電阻率和表面電阻率。能準確的繪制曲線V-I/V-R。超高速測試為自動化生產提供了好的方案。儀器擁有分選功能，分選訊響設置，還可配備Handler接口，應用于自動分選系統完成全自動流水線測試。
和普CHT3530絕緣電阻測試儀特性
1、4.3寸 TFT真彩液晶顯示，同時顯示電壓、電阻、漏電流
2、寬量程高精度測試，1Ω-10000TΩ(10~1016Ω)，ZG精度 0.3%,漏電流范圍：2mA~10fA
3、測試電壓0.001V~1000V，連續可調，電壓精度0.05%
4、體積電阻Rv，面積電阻Rs測試功能，R-V，I-V掃描測試
5、多種接口配置，適合配套自動測試系統
技術參數
| 測試參數 | 絕緣電阻（IR）、微電流（I）、體積電阻率（Rv)、表面電阻（Rs) |
| 基本準確度 | ＜1G：± 0.3% ≥1G： 0.5% ≥10G ：2% ≥1T：5% ≥100T： 20% |
| 測量范圍 | 電阻：1Ω-10000TΩ(10~1016Ω)，電流：2mA~10fA |
| 輸出電壓 | DC 1~1000V，1mV步進，回讀電壓精度0.05% |
| 量程 | 六量程自動和手動 |
| 測試速度 | 3次/秒、10次/秒、20次/秒 |
| 顯示結果 | 直讀, ΔABS,Δ%,θ, 分選結果 |
| ZD讀數 | 99999 全五位顯示 |
| 校正 | 全量程內開路清零 |
| 比較器 | 3組記錄，3檔分選 檔計數 |
| 觸發器 | 內部觸發、手動觸發、外部觸發 |
| 定時充電器 | 0.0S~999.9S |
| 接口 | RS-232C接口 Handler(PLC)接口 |
| 電源要求 | 電壓：198VAC～240VAC 頻率：47Hz～63Hz 功率：ZD50VA |
| 尺寸與重量 | 外尺寸：382(長)x249(寬)x102(高) 重量：3.5kg |
| 附件 | CHT0303測試線 、CHT9800 RS232接口電纜 |
| 可選附件 | CHT0305 測試電極 |
| 其他 | R-V/R-I圖形掃描測試功能 |
