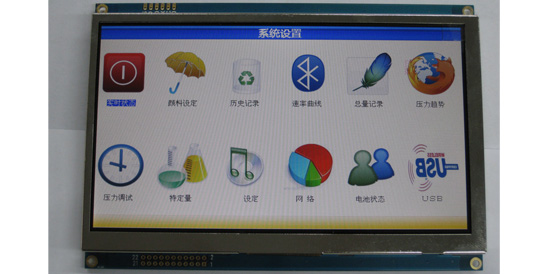

絕緣電阻測試儀上用7寸彩屏模塊,該屏分辨率為800*480，控制器為RA8875，亮度為280CD/M2，客戶原先用單色的液晶模塊現在升級用彩屏使用起來非常方便，該屏可做成帶中文字庫的 ，電阻電容觸摸屏可選
HGF07033介紹如下

外形尺寸 184.0(W)×110.0(H)×12.0MAX.(T) mm

可視區 156.7(W)×89.1(H) mm

有效區 154.08(W)×85.92(H) mm
絕緣電阻測試儀上用7寸彩屏模塊

尺寸 7英寸

像素模式 800（RGB）x 480

色彩 256色/65K 色

視角 12點

內置控制器 RA8875

數據輸入格式 8-/16-bit并行8080

背光類型及控制 LED白光（ RA8875 的PWM1 通道控制背光源的亮度）

工作溫度 -20 oC ~70 oC

絕緣電阻測試儀上用7寸彩屏模塊

1.5 接口定義（CON1）

編號 符號 電平 功能 備注

1 VSS 0V 地

2 VDD +5.0V 邏輯電源

邏輯電源

+5.0V

3 /RES L 復位信號，“L“有效

4 /RD H/L 讀信號

5 /WR H/L 寫信號

6 /CS L 片選信號，“L“有效

7 RS H/L 數據/指令選擇：L：數據 H：指令

8~23 DB0~DB15 H/L

數據線: 8-bit 8080: DB0~DB7

16-bit 8080: DB0~DB15

24 /WAIT L

等待信號：/WAIT =L：控制器正處于忙碌狀

態，無法接受來自MCU 指令。

25 /INT L

中斷信號，控制器發出給MCU 的外部中斷

信號

控制信號線

和數據線

3.3V 的

I/O 口控制

26～32 NC - 空腳
