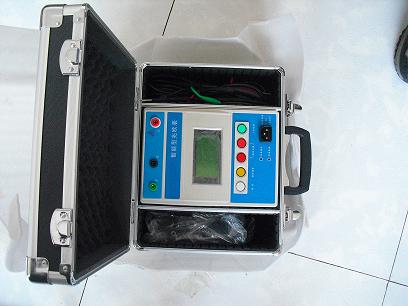

10kv絕緣電阻測試儀
10KV絕緣電阻測試儀專用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲

特點

• 1、10KV絕緣電阻測試儀采用32位微控制器控制，全中文操作界面，操作方便。

  2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的每分鐘數據便于分析。
  3、輸出電流大，短路電流小于5 mA。
  4、抗干擾能力強，能滿足超高壓變電站現場操作。
  5、測試完畢自動放電，并實時監控放電過程。
  6、內附可充電電池和充電器，充滿電可連續使用6～12小時。

  END

操作部件功能步驟/方法

• 1.L接線端

  “L”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組、電纜線芯。
  2.G接線端
  “G”稱為屏蔽端，用于三電極法測量絕緣材料或電纜的體積電阻，它接至三電極的保護環端。
  3.E接線端
  “E”稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層。
