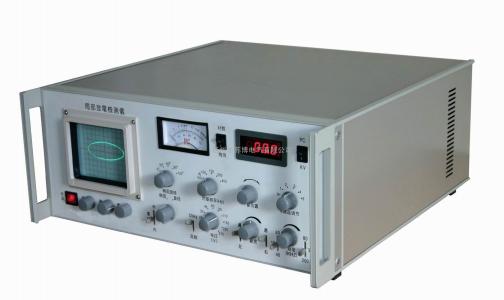

NRIPD-9A便攜式局部放電測試儀-揚州達瑞點擊次數：534
發布時間：2020-08-06 14:33:03 |
|---|
1. 無線同步技術鎖定放電相位，方便現場巡檢，識別放電、建立指紋圖譜。
2. 獨立雙通道，每個通道集成光、電雙輸入模式，可靈活配置超聲波、高頻電流等多種局部放電傳感器，對電纜等多種高壓電氣設備進行局部放電巡檢及檢測。
3. 殼體采用三層電磁屏蔽技術，適合在強電磁干擾環境下使用。
4. 內部所有板卡采用無引線連接，使抗震性、可靠性、移動使用性有很大提高。
5. 外部采用柔性抗沖擊減震外套加固，所有端口配有保護套，適合現場使用。
6. 外層包裝箱為高強度防水（IP67）柔性機箱，可抗強沖擊。
7. 采用聚合鋰電池供電，連續供電時間可達4小時。
8. 觸摸屏式操作界面，操作更加簡單、實用、功能專一化，測量分析集成化
9. 可同時對兩種傳感器檢測到的信號進行綜合分析（如：電信號和超聲信號），確定放電性質。
10. 可選配高頻電流傳感器（HFCT）、超聲傳感器（AE），采集高壓電氣設備的放電信號。
11. 隨時保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
| 測量通道： | 2個獨立測量通道，每通道有1個光信號接口和1個電信號接口 | |
| 顯示屏： | 5.7英寸真彩TFT觸摸液晶顯示屏；顯示分辨率：640*480 | |
| 主機處理器： | CPU+FPGA | |
| 數據存儲容量： | 256MB DDR2 | |
| 外部接口： | RS232接口, USB接口 ,RJ45網口, 充電接口, 2組電信號接口, 1路同步輸入接口 , SD插卡槽 | |
| 信號輸入接口方式： | 上入口；電信號：BNC；光信號：ST | |
| 采樣率： | 12Bit | |
| 采樣速率: | 5MHz～20MHz | |
| 檢測靈敏度: | 標準局放檢測 0.1pC 超聲波（油中） 50pC 超高頻傳感器 50pC 高頻脈沖電波（高頻互感器） 50pC 聲電組合傳感器 50pc TEV 傳感器 50pC |
|
| 測量范圍: | 0.1pC～100nC | |
| 量程切換: | ×1,×10,×100,×1000,×10000（>100dB）5檔 | |
| 本量程非線性誤差: | 5% | |
| 測量頻帶: | HFCT：100kHz～100MHz AE： 10kHz～300kHz |
|
| 被試品的電容范圍： | 6pF～250µF | |
| 試驗電源頻率范圍： | 50HZ-400HZ | |
| 通訊接口： | USB,RS232，RJ45網口 | |
| 電源模式： | 電池供電或外置充電電源 | |
| 儀器電源： | 鋰電池可充電 | |
| 儀器重量： | 3KG | |
