多功能局部放電巡檢儀點擊次數：100
發布時間：2024-09-19 13:50:22 |
|---|
產品特點
? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；
? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
? 人性化的人機界面方便不同設備的數據管理；
? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；
產品應用領域
? 發、配電企業
? 鐵路系統
? 石油化工供電系統
? 航空航天檢測領域
? 自動化檢測領域
參數指標
地電波參數 | 接觸式超聲波參數 | |||
測量范圍 | 0-60 dBmV | 測量范圍 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最*脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz | |||
非接觸式超聲波參數 | 特高頻參數 | |||
測量范圍 | -6dBμV~68dBμV | 檢測頻段 | 300~3000MHz | |
分辨率 | 1dB | 測量范圍 | 0-60 dBmV | |
精度 | ±1dB | |||
傳感器中心頻率 | 40 kHz | |||
高頻互感器參數 | ||||
傳感器傳輸阻抗 | 9.9mV/mA | |||
檢測頻率 | 3~30MHz | |||
靈敏度 | 1mV | |||
檢測范圍 | 0~10000 mV | |||
硬件 | ||||
外殼 | ABS | |||
顯示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔 外部傳感器輸入接口 | 無線 wifi（選配）
| ||
耳機 | 最小 8 歐姆 | |||
SD 卡 | 標配 16G ~ 64G | |||
內置電池 | 3.7V/5000mAh 鋰電池 | |||
工作時間 | 約 6 小時 | |||
充電器 | AC 90-264V 或 DC 5V | |||
使用溫度 | -20 ~ 50℃ | |||
濕度 | 20-85% 相對濕度 | |||
體積、重量 | 210*100*35(mm) 0.4KG(主機) | |||
按照標準
DL/T 500-2009 電壓檢測儀使用技術條件
GB/T 4208-2008 外殼防護等級的分類（IP代碼）
GB/T 2423.1-2001 電工電子產品基本環境試驗規程 試驗 A:低溫試驗方法
GB/T 2423.2-2001 電工電子產品基本環境試驗規程 試驗 B:高溫試驗方法
GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗:交變濕熱試驗方法
GB/T 2423.5-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:沖擊試驗方法
GB/T 2423.10-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:振動(正弦)試驗方法
GB/T 17626.2-2006 電磁兼容性 試驗和測量技術 靜電放電抗擾度性試驗（IEC 61000-4-2：1995）
GB/T 17626.5-2008 電磁兼容性 試驗和測量技術 浪涌（沖擊）抗擾度試驗（IEC 61000-4-5：1995）
GB/T 17626.3-2006 電磁兼容性 試驗和測量技術 射頻電磁場輻射抗擾度試驗（IEC 61000-4-3：1995）
GB/T 17626.4-2008 電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗（IEC 61000-4-4： 1995）
GB/T 17626.7-1998 電磁兼容 試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量儀器導則
GB/T 19862-2005 工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法

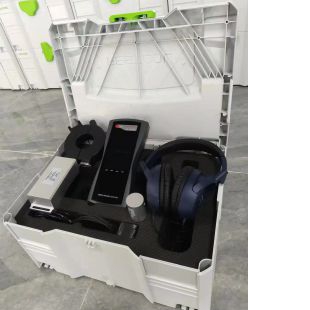

產品配置清單
名 稱 | 數量 | 單位 | 備 注 | |
1 | 檢測主機 | 1 | 套 | 標配 內置超聲波、地電波通常用于測試開關柜 |
2 | 外置接觸式超聲波傳感器 | 1 | 個 | 選配 用于變壓器、GIS、電機等局放檢測 |
3 | 高頻互感器 | 1 | 個 | 選配 用于電纜局放檢測 |
4 | 特高頻傳感器 | 1 | 個 | 選配 用于測試GIS |
5 | 外置非接觸式聚波器 | 1 | 個 | 選配 用于測試高架線路 |
6 | 柔性傳感器 | 1 | 個 | 選配 用于測試開關柜 |
7 | 耳機 | 1 | 個 | 標配 |
8 | 測試線 | 1 | 套 | 標配 |
9 | 充電器 | 1 | 個 | 標配 |
10 | USB線 | 1 | 根 | 充電及PC機數據通訊 |
11 | 說明書 | 1 | 份 | |
12 | 出廠檢測報告 | 1 | 份 | |
13 | 合格證 | 1 | 份 | |
14 | 保修卡 | 1 | 份 | |

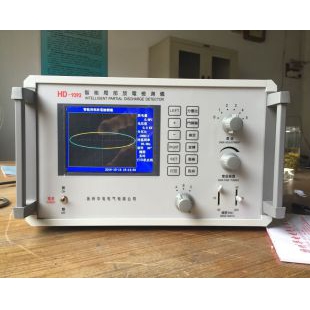

HD9392局部放電測試儀
