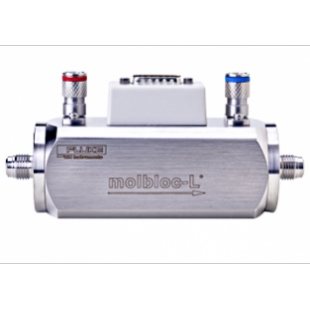

美國福祿克 molbloc-L 層流元件點擊次數：209
發布時間：2024-09-22 10:50:01 |
|---|
概述：
用于 1 sccm 到 100 slm 流量的層流元件
molbloc-L 是與 molbox 質量流量終端結合使用的層流元件。molbloc 流量路徑位于 molbloc 內，是活塞與結合緊密的汽缸體之間的縱向環形間隙。通過調整這個間隙的尺寸，可獲得不同的 molbloc 量程。對于高流量量程（1E4 尺寸及以上），需要使用配有更大活塞的更大 molbloc 機體。
特性一覽
可與現有的 molbox1+ 和 molbox RFM 質量流量終端以及 COMPASS 軟件結合使用
整合了過濾器，可保護其免受污染
完整的氣體溫度調節和測量
連續、實時的讀數
可以實現全自動
無活動部件
molbloc-L 量程
molbloc 尺寸由一些相對于標稱流量阻抗的數字指定。在 250 kPa 絕壓 (36 psia) 上游壓力和 50 kPa (7.5 psid) 壓力差的情況下，當氮氣流經 molbloc 時，標稱阻抗可產生標稱流量量程。在實踐中，molbloc 流量量程可能與標稱流量量程差別很大。這些差別來自氣體之間的密度和粘性之間的差別，也來自不同的 molbloc 工作壓力校準選項。
技術指標：
技術指標 - 標準 molbloc-L 校準 - 與 molbox1+ 終端結合使用 | |
| 測量更新速率 | 1 秒 |
| 范圍 | 從 0 到 molbloc 滿刻度，取決于氣體和 molbloc 壓力 取決于校準類型（請參閱第 1.2.5.1.3 節） |
| 分辨率 | 0.0015 % FS |
| 線性 | ±0.05% 讀數，從 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 重復性 | ±0.05% 讀數，從 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 精確度1 | ±0.07% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.007％ FS |
| 穩定度2 （1 年期） | ±0.09% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.009％ FS |
| 測量不確定度3 | ±0.2% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.02％ FS |
| （N2 和 molbox1+ 支持且 molbloc 校準時使用的任意氣體） | 1E5 molbloc ±0.5% 讀數，從 25% 到 100% FS ±0.125% FS，在 25% FS 以下 |
| 1 精確度：包含線性度、遲滯和可重復性。 2 穩定度：典型 molbox1+ 和 molbloc 在典型環境下使用時特定時間段內從零到范圍值的zui大變化情況。由于穩定度只能是一種預測，因此應該根據經驗建立特定 molbloc 和 molbox1+ 的穩定度。 3 測量不確定度（精確度）：molbox1+ 流量指示相對于通過 molbloc 的流量真值的zui大偏差，包括精確度、穩定度和福祿克公司計量校準部的標準測量不確定度。 | |
技術指標 - 特級 molbloc-L 校準 - 與 molbox1+ 終端結合使用 | |
| 測量更新速率 | 1 秒 |
| 范圍 | 從 0 到 molbloc 滿刻度，取決于氣體和 molbloc 壓力 取決于校準類型（請參閱第 1.2.5.1.2 節） |
| 分辨率 | 0.0015 % FS |
| 線性 | ±0.05% 讀數，從 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 重復性 | ±0.05% 讀數，從 10% 到 100% FS ±0.005% FS，在 10% FS 以下 |
| 精確度1 | ±0.07% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.007％ FS |
| 穩定度2 （1 年期） | ±0.03% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.003％ FS |
| 測量不確定度3 | ±0.125% 讀數，從 10% 到 100% FS 10％ FS 下為 ±0.0125％ FS |
| （N2 和 molbox1+ 支持且 molbloc 校準時使用的任意氣體） | 1E5 molbloc-L 特級校準不可用 |
| 1 精確度：包含線性度、遲滯和可重復性。 2 穩定度：典型 molbox1+ 和 molbloc 在典型環境下使用時特定時間段內從零到范圍值的zui大變化情況。由于穩定度只能是一種預測，因此應該根據經驗建立特定 molbloc 和 molbox1+ 的穩定度。 3 測量不確定度（精確度）：molbox1+ 流量指示相對于通過 molbloc 的流量真值的zui大偏差，包括精確度、穩定度和福祿克公司計量校準部的標準測量不確定度。 | |
技術指標 - 標準 molbloc-L 校準 - 與 molbox RFM 終端結合使用 | |
| molbloc-L（量程從 1E1-L 到 3E4-L） | |
| 測量更新速率 | 1 秒 |
| 范圍 | 從 0 到 molbloc 滿刻度，取決于氣體和 molbloc 壓力，取決于校準類型（請參閱 molbloc-L 量程表） |
| 分辨率 | 0.01% FS |
| 線性 | ±0.23% 讀數，從 10% 到 100% FS；±0.023% FS，在 10% FS 以下 |
| 重復性 | ±0.1% 讀數，從 10% 到 100% FS；±0.01% FS，在 10% FS 以下 |
| 精確度1 | ±0.25% 讀數，從 10% 到 100% FS；±0.025% FS，在 10% FS 以下 |
| 預測的穩定度2 （一年期） | ±0.15% 讀數，從 10% 到 100% FS；±0.015% FS，在 10% FS 以下 |
| 測量不確定度3 | ±0.5% 讀數，從 10% 到 100% FS；±0.05% FS，在 10% FS 以下 |
具有微量程選項的 molbox RFM | ||
| molbloc-L（量程從 1E1-L 到 3E4-L） | molbloc-L（量程僅僅是 1E5) | |
| 測量更新速率 | 1 秒 | 1 秒 |
| 范圍 | 從 0 到 molbloc 滿刻度，取決于氣體和 molbloc 壓力，取決于校準類型（請參閱 molbloc-L 表） | 從 0 到 molbloc 滿刻度，取決于氣體和 molbloc 壓力，取決于校準類型（請參閱 molbloc-L 表） |
| 分辨率 | 0.01 % FS，在 0.001 % FS 以下；0.001 % FS，在 10% FS 以下 | 0.01% FS |
| 線性 | ±0.23% 讀數，從 1% 到 100% FS ±0.0023% FS，在 1% FS 以下 | ±0.25% 讀數，從 5% 到 100% FS；±0.0125% FS，在 5% FS 以下 |
| 重復性 | ±0.1% 讀數，從 1% 到 100% FS；±0.001% FS，在 1% FS 以下 | ±0.2% 讀數，從 5% 到 100% FS；±0.01% FS，在 5% FS 以下 |
| 精確度1 | ±0.25% 讀數，從 1% 到 100% FS；±0.0025% FS，在 1% FS 以下 | ±0.32% 讀數，從 5% 到 100% FS；±0.016% FS，在 5% FS 以下 |
| 預測的穩定度2 （一年期） | ±0.15% 讀數，從 1% 到 100% FS；±0.0015% FS，在 1% FS 以下 | ±0.2% 讀數，從 5% 到 100% FS；±0.01% FS，在 5% FS 以下 |
| 測量不確定度3 | ±0.5% 讀數，從 1% 到 100% FS；±0.005% FS，在 1% FS 以下 | ±0.5% 讀數，從 5% 到 100% FS；±0.025% FS，在 5% FS 以下 |
型號和配件：
| 配件 | 描述 |
|---|---|
| molbloc-L 出口 | 工作壓力（絕壓）： |
| molbloc-L 高壓 | 工作壓力（絕壓）： |
| molbloc-L 低壓 | 工作壓力（絕壓）： |
| 優先金牌儀器關懷計劃 | Fluke Calibration 優先金牌儀器關懷計劃適用于大部分校準產品。請聯系當地 Fluke Calibration 銷售代表以了解詳細信息或請求報價。您也可以撥打 877-355-3225 致電客戶服務中心或發送電子郵件至 careplans@flukecal.com。 |
