全自動介質損耗測試儀中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。 介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

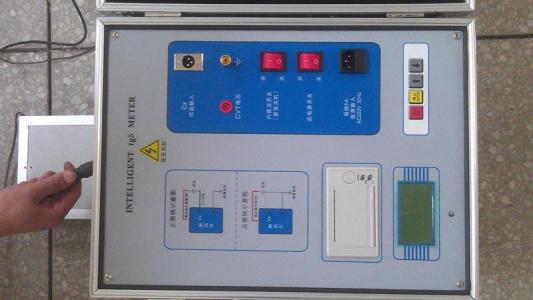

1． U盤插口--用來導出儀器存儲的數據。

2． RS232接口--用來連接電腦，控制儀器，上傳數據。

3． CX插座--是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏

蔽帶特制鱷魚夾，長8m，接試品低端。反接線時此端空置。

4． 彩色觸屏顯示器--640*480分辨率，控制并顯示菜單和各種提示信息及測量結果。

5． 打印機--打印測量數據。

6． CN插座--是外標準電容信號的測量輸入端，使用內標準時此端空置。

7． 自激法電流輸出端--測量CVT時候?qū)Ｓ枚俗?，一般接輔助繞組dn。

8． 自激法電流輸出端--測量CVT時候?qū)Ｓ枚俗?，一般接輔助繞組da。

9． 電源開關--整機電源的開啟和關閉。

10．高壓開關--負責儀器內部高壓電源的啟動與關閉。只有使用外高壓時關閉，其余

時候均應處于打開狀態。

11．電源插座--交流220V±10%，50±1Hz電源輸入口，帶5A保險管。

12．接地端子--為接地線接線端子。


產品參數

準確度： Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

分辨率： 最高0.001pF，4位有效數字

tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA～5A

內施高壓： 設定電壓范圍：0.5～10kV(可定制12kV)

最大輸出電流：200mA

升降壓方式：電壓隨意設置。比如5123V。

試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz

50±0.1Hz到50±10Hz自動雙變頻隨意設置。

60±0.1Hz到60±1
