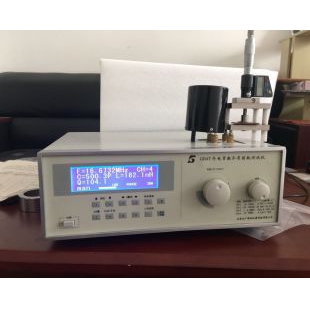

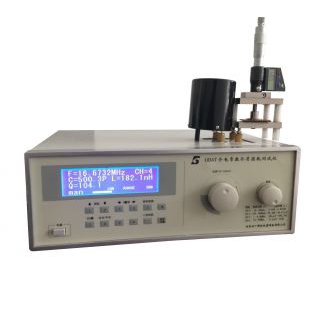

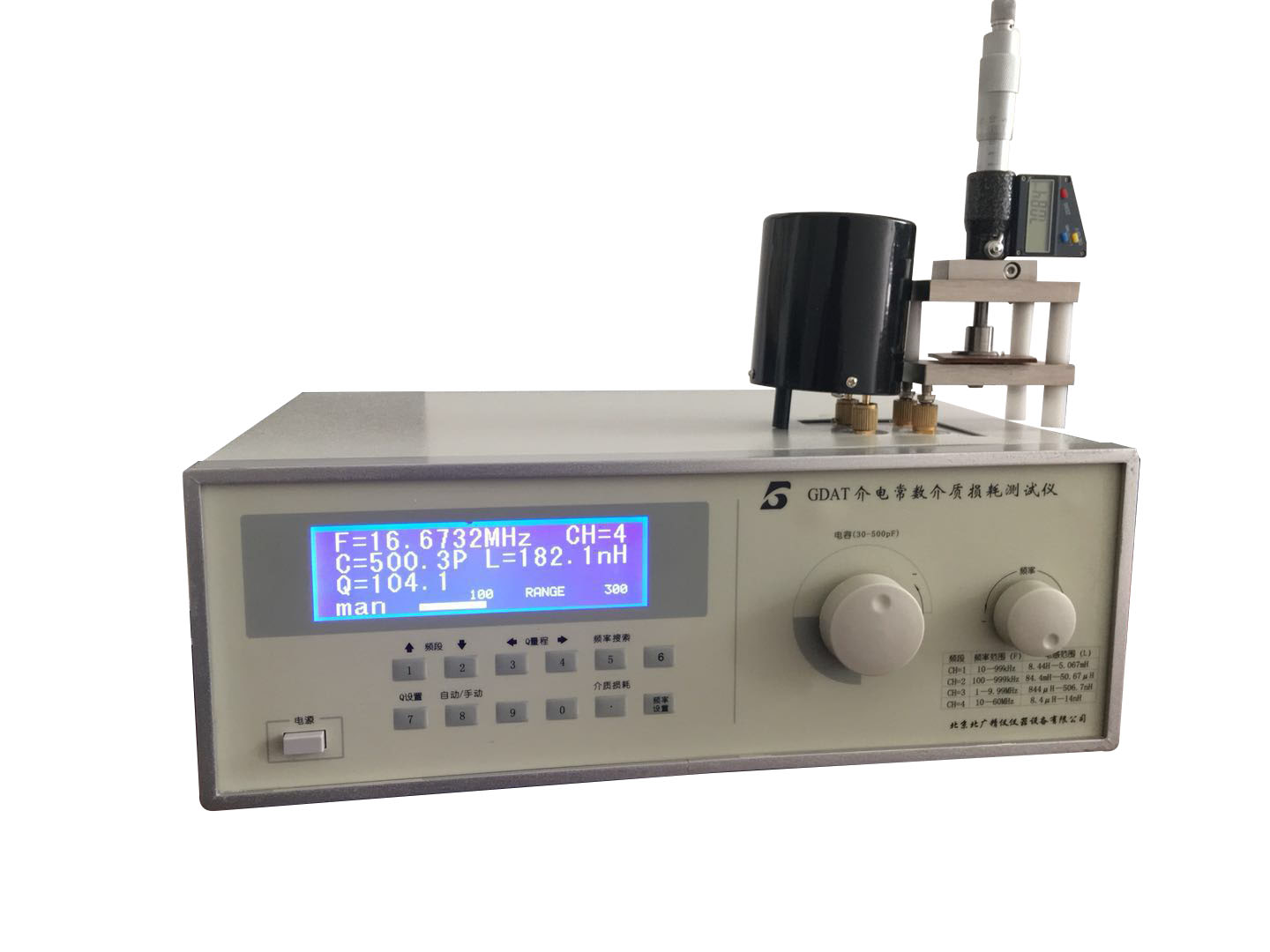

薄膜介電常數介質損耗測試儀1．Q值測量范圍：2～1023

2．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

3．電感測量范圍：自身殘余電感和測試引線電感的自動扣除功能4.5nH-100mH 分別有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九個電感組成。

4．電容直接測量范圍：1～460pF

5．主電容調節范圍： 30～500pF

6．電容準確度 150pF以下±1.5pF；150pF以上±1%                                                                   7．信號源頻率覆蓋范圍10KHz-70MHz （雙頻對向搜索  確保頻率不被外界干擾）另有GDAT-C 頻率范圍10KHz-70MHz及200KHZ-160M

薄膜介電常數介質損耗測試儀

1  測量范圍及誤差

 本電橋的環境溫度為20±5℃，相對濕度為30％－80％條件下，應滿足下列表中的技術指示要求。

  在Cn＝100pF    R4＝3183.2（W）（即10K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       40pF--20000pF      ±0.5%  Cx±2pF

    介質損耗tgd      0～1              ±1.5％tgdx±0.0001

    在Cn＝100pF      R4＝318.3（W）（即1K/π）時

    測量項目       測量范圍             測量誤差

    電容量Cx       4pF--2000pF      ±0.5%  Cx±3pF

    介質損耗tgd      0～0.1          ±1.5％tgdx±0.0001

2  電橋測量靈敏度

    電橋在使用過程中，靈敏度直接影響電橋平衡的分辨程度，為保證測量準確度，希望電橋靈敏度達到一定的水平。通常情況下電橋靈敏度與測量電壓，標準電容量成正比。在下面的計算公式中，用戶可根據實際使用情況估算出電橋靈敏度水平，在這個水平上的電容與介質損耗因數的微小變化都能夠反應出來。

 DC/C或Dtgd=Ig/UwCn(1+Rg/R4+Cn/Cx)

         式中：Ｕ為測量電壓                     伏特（Ｖ）

ω為角頻率 2pf=314(50Hz)

          Ｃｎ標準電容器容量                    皮法（pＦ）

          Ｉｇ通用指另儀的電流5X10-10            安培（Ａ）

          Ｒｇ平衡指另儀內阻約1500              歐姆（W）

          Ｒ４橋臂R4電阻值3183                 歐姆（W）

          Ｃｘ被測試品電容值                    皮法（ｐF）

3 電容量及介損顯示精度：

    電容量： ±0.5%×tgδx±0.0001。

    介  損： ±0.5％tgdx±1×10-4

4 輔橋的技術特性：

    工作電壓±12V，50Hz

    輸入阻抗>1012　W

    輸出阻抗>0.6 W

    放大倍數>0.99

    不失真跟蹤電壓  0～12V（有效值）

5 指另裝置的技術特性：

    工作電壓±12V

    在50Hz時電壓靈敏度不低于1X10-6V／格， 電流靈敏度不低于2X10-9A／格

    二次諧波  減不小于25db

    三次諧波  減不小于50db

特點：優化的測試電路設計使殘值更小◆ 高頻信號采用數碼調諧器和頻率鎖定技術◆ LED 數字讀出品質因數，手動/自動量程切換◆ 自動掃描被測件諧振點，標頻單鍵設置和鎖定，大大提高測試速度

作為新一代的通用、多用途、多量程的阻抗測試儀器，測試頻率上限達到目前國內高的160MHz。1 雙掃描技術 - 測試頻率和調諧電容的雙掃描、自動調諧搜索功能。2 雙測試要素輸入 - 測試頻率及調諧電容值皆可通過數字按鍵輸入。3 雙數碼化調諧 - 數碼化頻率調諧，數碼化電容調諧。4 自動化測量技術 -對測試件實施 Q 值、諧振點頻率和電容的自動測量。5 全參數液晶顯示 – 數字顯示主調電容、電感、 Q 值、信號源頻率、諧振指針。6 DDS 數字直接合成的信號源 -確保信源的高葆真，頻率的高精確、幅度的高穩定。7 計算機自動修正技術和測試回路優化 —使測試回路 殘余電感減至低，徹底 Q 讀數值在不同頻率時要加以修正的困惑。

標準配置：高配Q表 一只  試驗電極  一只 （c類）電感      一套（9只）電源線    一條說明書    一份合格證    一份保修卡    一份

為什么介電常數越大，絕緣能力越強？因為物質的介電常數和頻率相關，通常稱為介電系數。

介電常數又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個系數。所以理論上來說，介電常數越大，絕緣性能就越好。

注：這個性質不是成立的。

對于絕緣性不太好的材料(就是說不擊穿的情況下,也可以有一定的導電性)和絕緣性很好的材料比較,這個結論是成立的。

但對于兩個絕緣體就不一定了。

介電常數反映的是材料中電子的局域特性,導電性是電子的全局特征.不是一回事情的。

補充：電介質經常是絕緣體。其例子包括瓷器(陶器)，云母，玻璃，塑料，和各種金屬氧化物。有些液體和氣體可以作為好的電介質材料。干空氣是良好的電介質，并被用在可變電容器以及某些類型的傳輸線。蒸餾水如果保持沒有雜質的話是好的電介質，其相對介電常數約為80。

對于時變電磁場，物質的介電常數和頻率相關，通常稱為介電系數。介電常數又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個系數

宏觀結構不均勾性的介質損耗

工程介質材料大多數是不均勻介質。例如陶瓷材料就是如此，它通常包含有晶相、玻璃相和氣相，各相在介質中是統計分布口。由于各相的介電性不同，有可能在兩相間積聚了較多的自由電荷使介質的電場分布不均勻，造成局部有較高的電場強度而引起了較高的損耗。但作為電介質整體來看，整個電介質的介質損耗必然介于損耗大的一相和損耗小的一相之間。

表征：

電介質在恒定電場作用下，介質損耗的功率為

　　W=U2/R=（Ed）2S/ρd=σE2Sd

定義單位體積的介質損耗為介質損耗率為

ω=σE2

在交變電場作用下，電位移D與電場強度E均變?yōu)閺蛿?shù)矢量，此時介電常數也變成復數，其虛部就表示了電介質中能量損耗的大小。

D，E，J之間的相位關系圖

D，E，J之間的相位關系圖

如圖所示，從電路觀點來看，電介質中的電流密度為

J=dD/dt=d（εE）/dt=Jτ+iJe

式中Jτ與E同相位。稱為有功電流密度，導致能量損耗；Je，相比較E超前90°，稱為無功電流密度。

定義

tanδ=Jτ/Je=ε〞/εˊ

式中，δ稱為損耗角，tanδ稱為損耗角正切值。

損耗角正切表示為獲得給定的存儲電荷要消耗的能量的大小，是電介質作為絕緣材料使用時的重要評價參數。為了減少介質損耗，希望材料具有較小的介電常數和更小的損耗角正切。損耗因素的倒數Q=（tanδ）-1在高頻絕緣應用條件下稱為電介質的品質因素，希望它的值要高。

工程材料：離子晶體的損耗，離子晶體的介質損耗與其結構的緊密程度有關。

緊密結構的晶體離子都排列很有規則，鍵強度比較大，如α-Al2O3、鎂橄欖石晶體等，在外電場作用下很難發生離子松弛極化，只有電子式和離子式的位移極化，所以無極化損耗，僅有的一點損耗是由漏導引起的（包括本質電導和少量雜質引起的雜質電導）。這類晶體的介質損耗功率與頻率無關，損耗角正切隨頻率的升高而降低。因此，以這類晶體為主晶相的陶瓷往往用在高頻場合。如剛玉瓷、滑石瓷、金紅石瓷、鎂橄欖石瓷等
