介電常數介質損耗測試儀   概述

1-1電橋簡介:

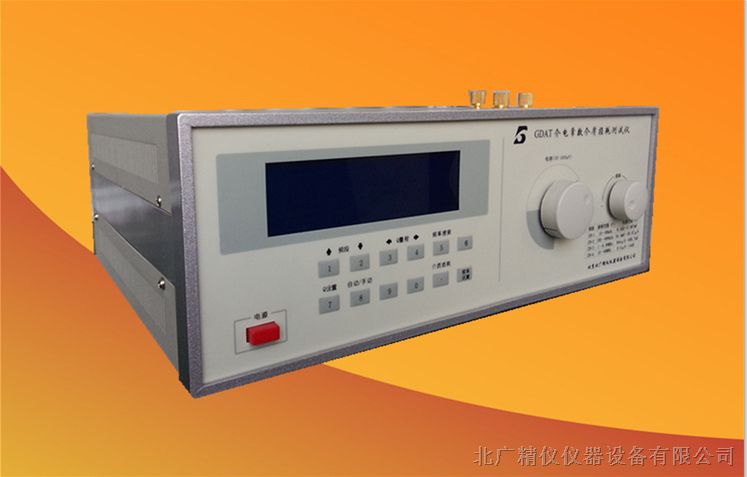

    GDAT-B型高壓電橋是本公司推出的新一代高壓電橋，主要用于測量工業絕緣材料的介質損耗(tgδ)及介電常數（ε）。符合GB1409及GB5654,其采用了西林電橋的經典線路，內附0-2500的數顯高壓電源及100PF標準電容器，并可按用戶要求擴裝外接標準電容線路。

介電常數介質損耗測試儀技術指標

2-1測量范圍及誤差

本電橋的環境溫度為20±5℃，相對濕度為30%-80%條件下，應滿足下列表中的技術指示要求。

在Cn=100 pF      R4=3183.2（Ω）時

測量項目	測量范圍	測量誤差
電容量Cx	40pF—20000pF	±0.5%  Cx±2pF
介損損耗tgδ	0-1	±1.5%  tgδx±0.0001

在Cn=100 pF    R4=318.3（Ω）時

測量項目	測量范圍	測量誤差
電容量Cx	4pF—2000pF	±0.5%  Cx±3pF
介損損耗tgδ	0-0.1	±1.5%  tgδx±0.0001



2-2電橋測量靈敏度

    電橋在使用過程中，靈敏度直接影響電橋平穩衡的分辨程度，為保證測量準確度，希望電橋靈敏度達到一定的水平。通常情況下電橋靈敏度與測量電壓，標準電容量成正比。

    在下面的計算公式中，用戶可根據實際情況估算出電橋靈敏度水平，在這個水平上的電容與介質損耗因數的微小變化都能夠反應出來。

     ΔC/C或Δtgδ=Ig/UωCn(1+Rg/R4+Cn/Cx)

式中: U 為測量電壓                              伏特  (V)

      ω為角頻率2πf=314(50Hz)

     Cn標準電容器容量                          法拉(F)

     Ig通用指零儀的電流5×10^-10                  安培(A)

     Rg平衡指零儀內阻約1500                    歐姆(Ω)

     R4橋臂R4阻值3183                         歐姆(Ω)

     Cx被測試品電容值                           法拉(pF)

2-3工作電壓說明

在使用中，本電橋頂A，B對V點的電壓不超過11V，R3橋臂各盤的電流不超過下列規定：

10×1kΩ                             1max≤15mA

10×100Ω                            1max≤120mA

10×10Ω                             l max≤150mA

用戶在使用前應注意以上的問題。如不清楚，可根據實驗電壓及標準電容量，按以下公式來計算出大概的工作電流。

                    I=ω V C

2-4輔橋的技術特性：

不失真跟蹤電壓0～11V（有效值）

2-5指零裝置的技術特性：

在50Hz時電壓靈敏度不低于1×10^-6V/格

                電流靈敏度不低于2×10^-9 A/格

二次諧波 減不小于25dB

三次諧波 減不小于50dB

介電常數介質損耗測試儀電橋工作原理

 GDAT-B型高壓電橋采用典型的西林電橋線路。C4橋臂在基本量程時，與R4橋臂并聯，測量數值為正損耗因數。結構采用了雙層屏蔽。并通過輔橋的輔助平衡，消除寄生參數對電橋平衡的影響。輔橋由電位自動電位跟蹤器與內層屏蔽（S）組成。自動跟蹤器由電子元器件組成。它在橋頂B處取一輸入電壓，通過放大后，在內屏蔽（S）產生一個與B電位相等的電壓。當電橋在平衡時，A,B,S三點電位必然相等，從而達到自動跟蹤的目的。本電橋在平衡過程中，輔橋采用自動電位跟蹤，在主橋平衡過程的同時，輔橋也自動跟蹤始終處于平衡的狀態，用戶只要對主橋平衡進行操作就能得到可靠的所需數據。同時也有效的抑制了電壓波動對平衡所帶來的影響。在指零部分，采用了指針式電表指示，視覺直觀，分辨清楚，克服了以往振動式檢流計的缺點。



1-2電橋的特點；

 l橋體內附電位跟蹤器及指零儀，外圍接線及少。

l電橋采用接觸電阻小，機械壽命長的十進開關，保證測量的穩定性

l儀器具有雙屏蔽，能有效防止外部電磁場的干擾。

l儀器內部電阻及電容元件經特殊老化處理，使儀器技術性能穩定可靠。

l內附高壓電源精度3%

l內附標準電容損耗﹤0.00005，名義值100pF

維修

1．新購儀器的檢查

新購的儀器能先用LKI-1電感組，將各個電感在各個不同頻率測試Q值，把測試的情況，例使用的電感號、測試頻率Q讀數、電容讀數等多次測得數及測試環境條件逐一詳細記錄，并把記錄保存起來，以供以后維修時作參考。

LKI-1電感組是專供測試時作輔助電感用的，不能把這些電感當作高精度的標準電感看待。隨著測試環境條件不同，測得電感器Q值和分布電容可能略有不同。

2．使用和保養

高頻Q表是比較精密的阻抗測量儀器，在合理使用和注意保養情況下，才能保證長期穩定和較高的測試精度。

a．熟悉本說明書，正確地使用儀器；

b．使儀器經常保持清潔、干燥；

c．本儀器保用期為18個月，如發現機械故障或失去準確度，可以原封送回本廠，修理。
