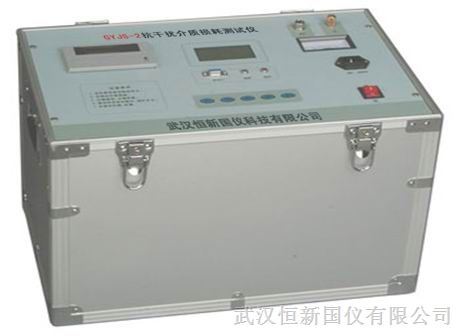

本儀器是一種*的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種*緣材料、*緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。它淘汰了QSI高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，*干擾能力強， 測試時間短等優點另外,本儀器針對電容式電壓互感器CVT試驗困難的特點,增設了外接法測試,外接標準電容器、調壓器,使得測試*簡單*,是我廠的第三代智能化介質損耗測試儀。

產品特性

智能化*干擾介質損耗測試儀測量線路包括一路標準回路和一路測試回路：
1、標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并由之算出被測試品電容容值（CX）和其介質損耗（tgδ）。
2、數據采集電路*采用高壓穩定器件，采集板和采集計算機被鐵盒*浮空屏蔽，儀器外殼地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等*干擾技術，加之計算機對數百個*周期的數據進行處理，使測量結果穩定、*、*。

技術參數

 1、環境：-5℃～40℃（液晶屏應避免長時間日照） PH<80%；
2、相對濕度：30%～70% ；
3、供電電源：電壓：220V±10%，頻率50±Hz；
4、外形尺寸：長*寬*高=435mm*300mm*300mm；
5、重量：20kg ；
6、輸出功率：1KVA ；
7、顯示分辨率：3位、4位（內部全是6位）；
8、測試方法：正接法、反接法、外接法；
9、測量范圍：內接試驗電壓：≤60000PF
外接試驗電壓：≤10μF ；
10、基本測量誤差： 介質損耗（tgδ）：2%±0.09%
                    電容容量 （Cx）：1.5%±2PF
